Часто задаваемые вопросы по модулю "Биатлон"
Линия


Youtube логотипКакой источник питания необходим для работы модуля?
Источник питания должен быть напряжением 12В и с выходным током не менее 7А, например, понижающий трансформатор, автомобильное зарядное устройство или аккумуляторная батарея. При стационарной установке модулей, а также при их большом количестве желательно использовать трансформаторный источник питания.

Какая аккумуляторная батарея рекомендуется для работы с модулем?Аккумуляторная батарея
Для работы модуля пригодна любая батарея (автомобильная, мотоциклетная или малогабаритная батарея емкостью св. 5Ач). Нежелательно приобретать батареи, предназначенные для работы в буферном режиме (в системах сигнализации, видеонаблюдения и т.п.).

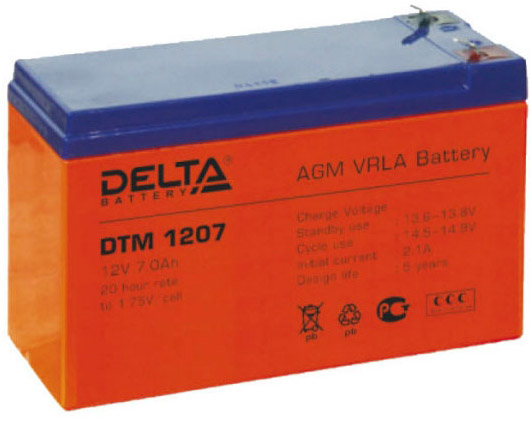

В своей работе мы используем батарею Delta DTM 1207.

Какое зарядное устройство использовать?
Зарядное устройство должно соответствовать типу аккумуляторной батареи. Можно применять автомобильное зарядное устройство с небольшим начальным током заряда или зарядное устройство для малогабаритных аккумуляторных батарей, например, Ansmann или Robiton LAC 12-1000.
Мы используем зарядное устройство «Вымпел 20».

Зарядное устройство Ansmann
Зарядное устройство вымпел
Источник питания трансформаторный

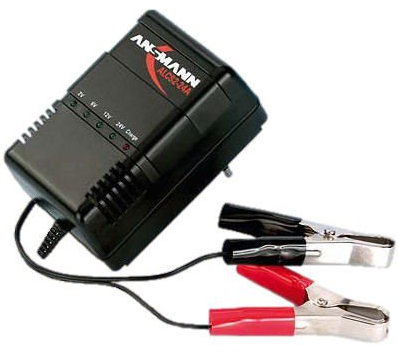

Зарядное устройство ANSMANN
ALCS 2-24

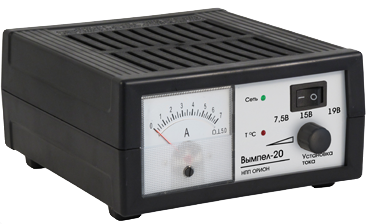

Зарядное устройство "Вымпел 20"

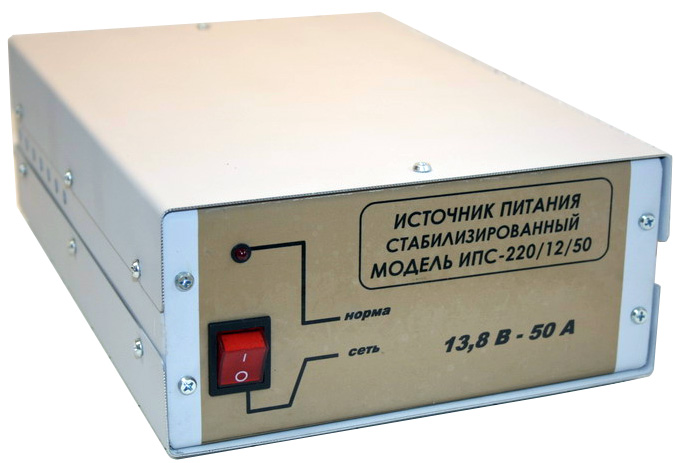

Источник питания стабилизированный ИПС 220/12/50

См. также статью "Оборудование стрелковых рубежей"

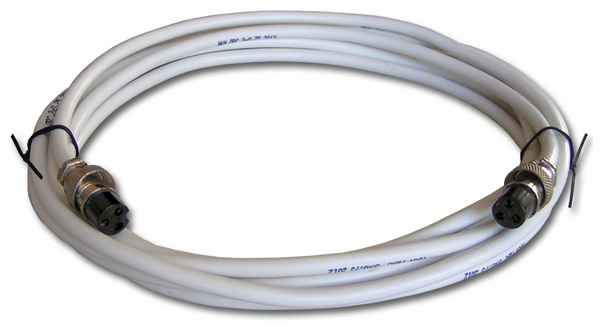

Для чего необходим соединительный кабель?
Соединительным кабелем можно объединять несколько модулей «Биатлон» в линию для централизованного управления ими. Соединительный кабельПри нажатии кнопки на пульте управления одного из модулей, взводиться будут все модули одновременно.
Кроме того, соединительный кабель выручит вас если утерян или поврежден пульт управления одного из модулей. Подключите с помощью кабеля модуль «сателлит» к модулю «донору», и мишени обоих модулей будут открываться при нажатии кнопки на пульте управления модуля "донора". Помните, что в таком случае возможно потребуется более мощный источник питания.
Соединительный кабель в комплект поставки не входит, прилагается бесплатно при покупке 10 и более модулей «Биатлон» или приобретается отдельно.

Сколько модулей можно объединять в линию?
Это во многом зависит от мощности источника питания, требования к которому существенно возрастают. Электронное реле системы дистанционного управления рассчитано на коммутируемый ток 20А. Электропривод каждого модуля при взведении мишеней потребляет ток примерно 7А. Следовательно, одновременно можно соединить в линию не более 3-х модулей. При большем количестве модулей следует использовать более мощные коммутирующие устройства.

Как быть если утерян пульт управления?
Печально. У каждой системы дистанционного управления свой код передачи сигнала, пульты управления не взаимозаменяемы.
Возможные пути решения проблемы:
1. Если у вас несколько модулей «Биатлон», вы можете задействовать соединительный кабель (в комплект поставки не входит),Аварийное взведение объединив с его помощью оба модуля в линию. Для этого необходимо соединить кабелем свободные разъемы на корпусе модулей. При нажатии кнопки на пульте управления одного из модулей взводиться будут оба модуля одновременно. Помните, что в таком случае возможно потребуется более мощный источник питания. См. также статью "Оборудование стрелковых рубежей".

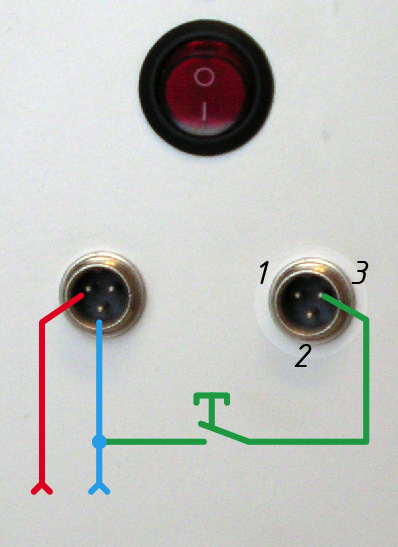

2. Кратковременно подавать «–» на контакт «3» разъема на задней стенке модуля (можно задействовать любой разъем). Таким образом включится электропривод мишеней и мишени откроются. Система дистанционного управления при этом не задействована. Такой способ также можно использовать при больших дистанциях стрельбы).
3. Привезти модуль к нам, мы вам заменим систему дистанционного управления. Недорого.

Что делать если дальность действия системы дистанционного управления уменьшилась?

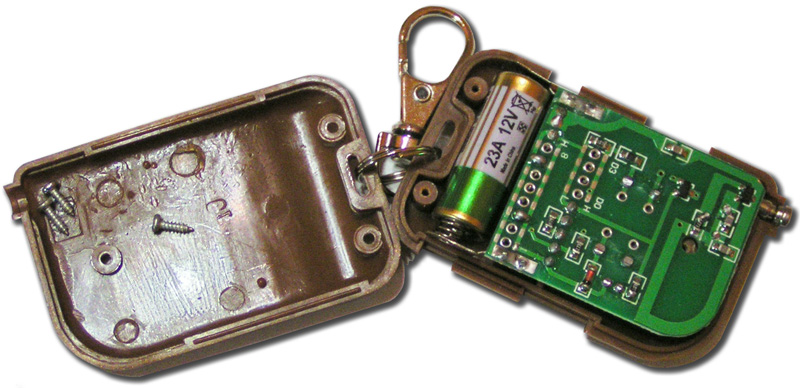

Система дистанционного управления обеспечивает ЗАЯВЛЕННУЮ ПРОИЗВОДИТЕЛЕМ дальность действия до 100м. Действительная же дальность действия системы ДУ меньше и зависит от многих условий, влияющих на распространение радиоволн (наличие в непосредственной близости автомобилей с включенными сигнализациями, охранными, пожарными сигнализациями и извещателями, автоматическими шлагбаумами и портативными радиостанций). Если по каким-либо причинам дальность действия значительно уменьшилась, возможно необходимо заменить батарейку в пульте управления. Для этого выверните 3 винта из корпуса пульта управления, снимите крышку и замените батарею на аналогичную.Пульт управления

Какая батарейка используется в пульте дистанционного управления?
Батарея марки 23А напряжением 12В. (Кликните на картинке для увеличения фото).

Как использовать сигнальный разъем?
При поражении мишени (опускании шторки) на соответствующем выходе разъема появляется электрический сигнал +12В. Номер контакта соответствует номеру пораженной мишени (1–1, 2–2 и т.д.), 6-й контакт «+12В», 7-й контакт «–12В». К разъему можно подключать информационное табло или иную аппатаруру для регистрации попаданий, производства расчетов и отображения результатов стрельбы. Для исключения возможного пропадания сигнала из-за колебания корпуса модуля при последующих выстрелах или промахах необходимо использовать схему удержания сигнала (триггер или самоблокирующееся реле).

(См. также видеоролик: http://www.youtube.com/watch?v=3SYxo6Z0U0w&feature=youtu.be)

Какую максимальную нагрузку можно подключать к сигнальному разъему?
Микропереключатели модуля рассчитаны на коммутируемый ток 3А.

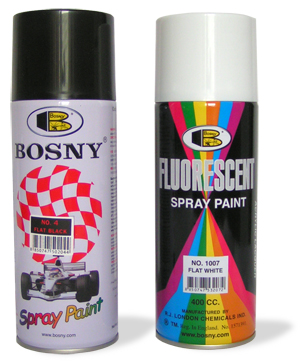

Какая краска пригодна для закрашивания отметин от пуль на модуле "Биатлон"?Краска для Биатлона
Все детали мишенного модуля "Биатлон", равно как и другие мишенные установки "Т-Медиа" окрашены порошковым способом с термическим закреплением краски. Закрашивать места попаданий пуль можно любой краской, важно, чтобы при последующих подкрашиваниях типы красок не смешивались между собой во избежание вспучивания красочного слоя.

Мы пользуемся акриловыми матовыми аэрозольными красками. (Кликните на картинке для увеличения фото).
