Мишенная установка для скоростной стрельбы УСС-2

Установка предназначена для тренировок и проведения соревнований по скоростной стрельбе из пневматического оружия, а также для развлекательной стрельбы в закрытых помещениях или на открытой площадке.
Алгоритм работы установки полностью соответствует Правилам проведения соревнований по скоростной стрельбе из пневматического пистолета, утвержденных приказом Министерства спорта Российской Федерации от 29 декабря 2017 г. N1137, с изменениями, внесенными приказом Минспорта России от 27 декабря 2019 г. N1126.

Скачать полную информацию

Конструкция установки состоит из отдельных мишенных блоков, Пульта судьи и комплекта кабелей. Количество мишенных блоков (мишеней) может быть произвольным и ограничивается только размерами помещения или площадки. Установка комплектуется системой дистанционного управления и Внешним звуковым сигналом.

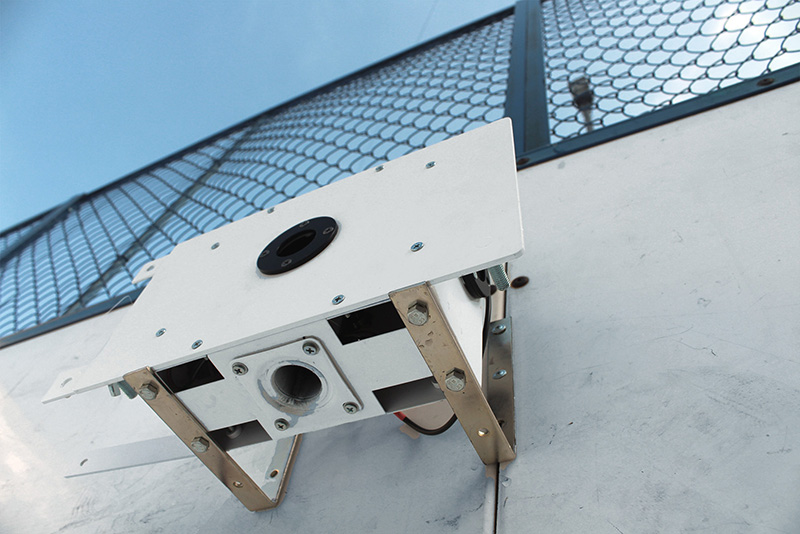

Для развлекательной стрельбы, а также при тренировках спортсменов, диаметры входных отверстий (мишеней) могут быть легко изменены на 20мм или 40мм стрельбы путем установки соответствующих диафрагм из комплекта мишенной установки.

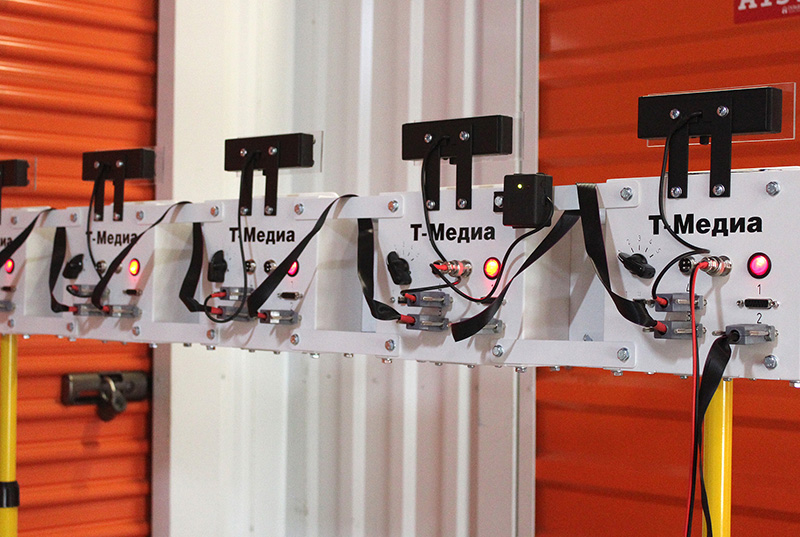

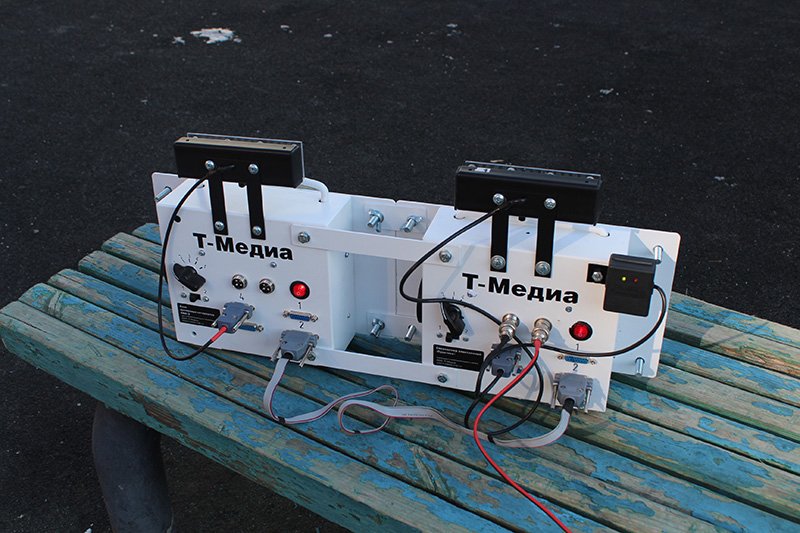

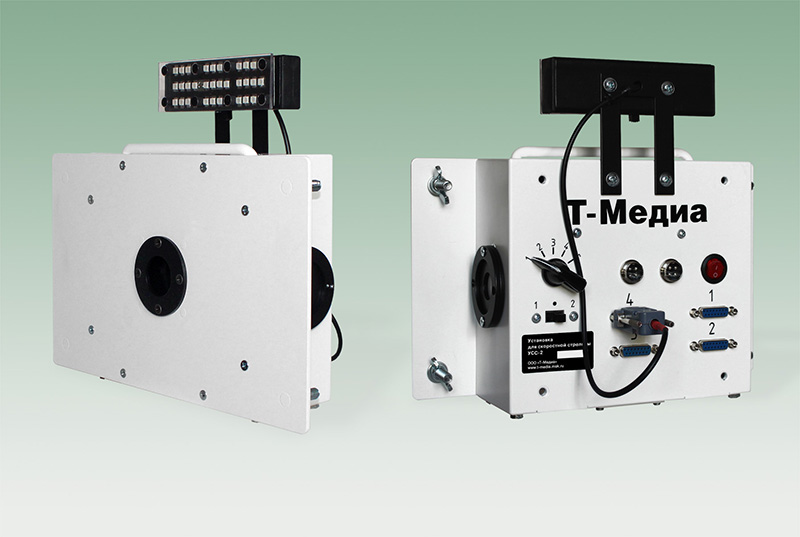

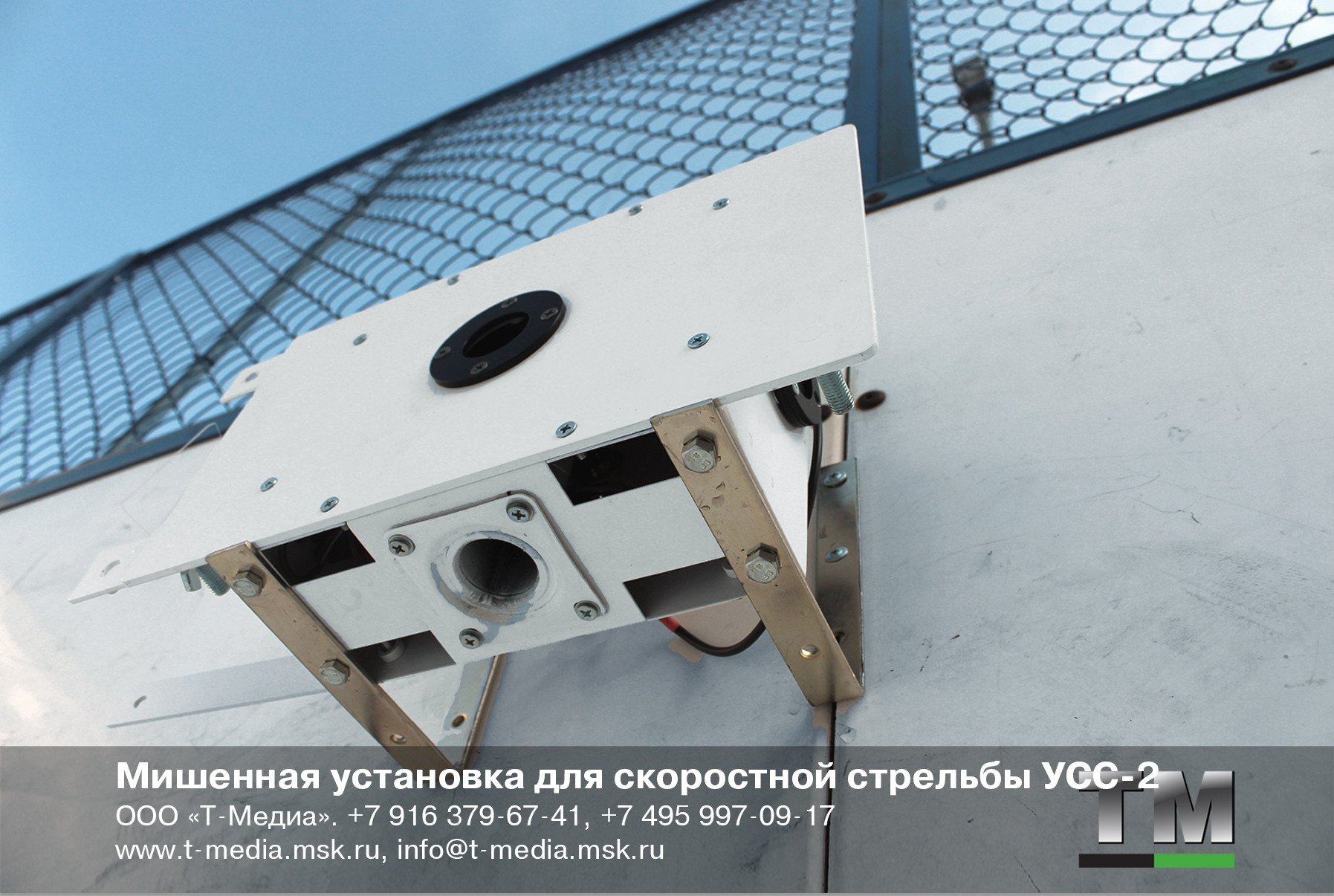

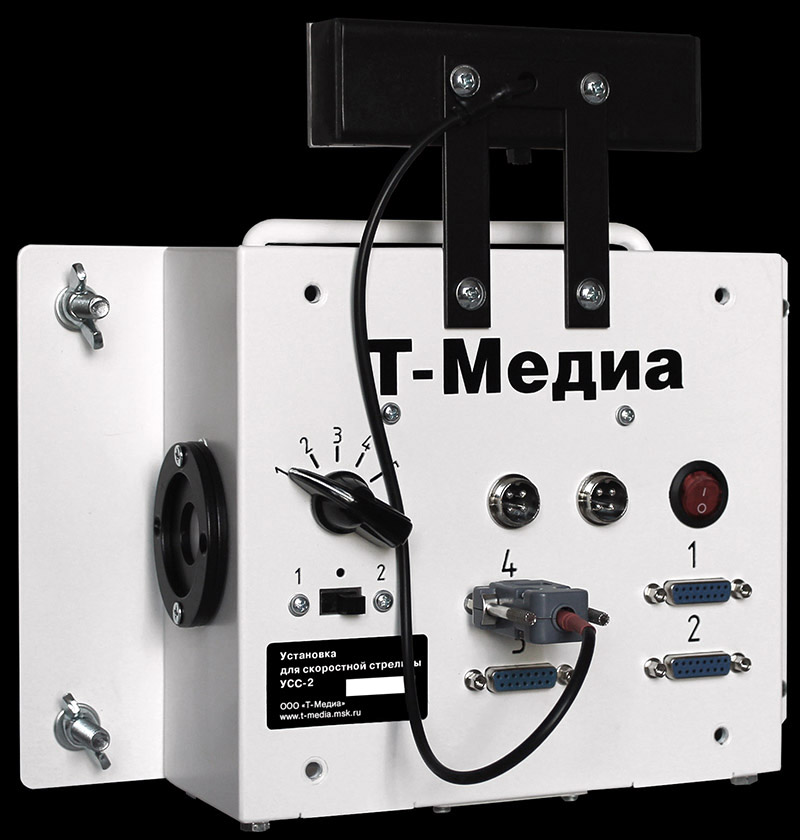

Мишенный блок Установки для скоростной стрельбы УСС-2

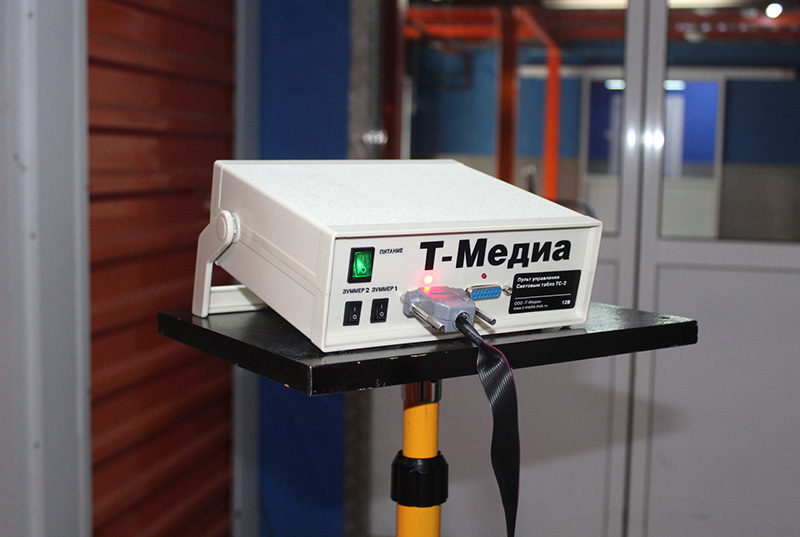

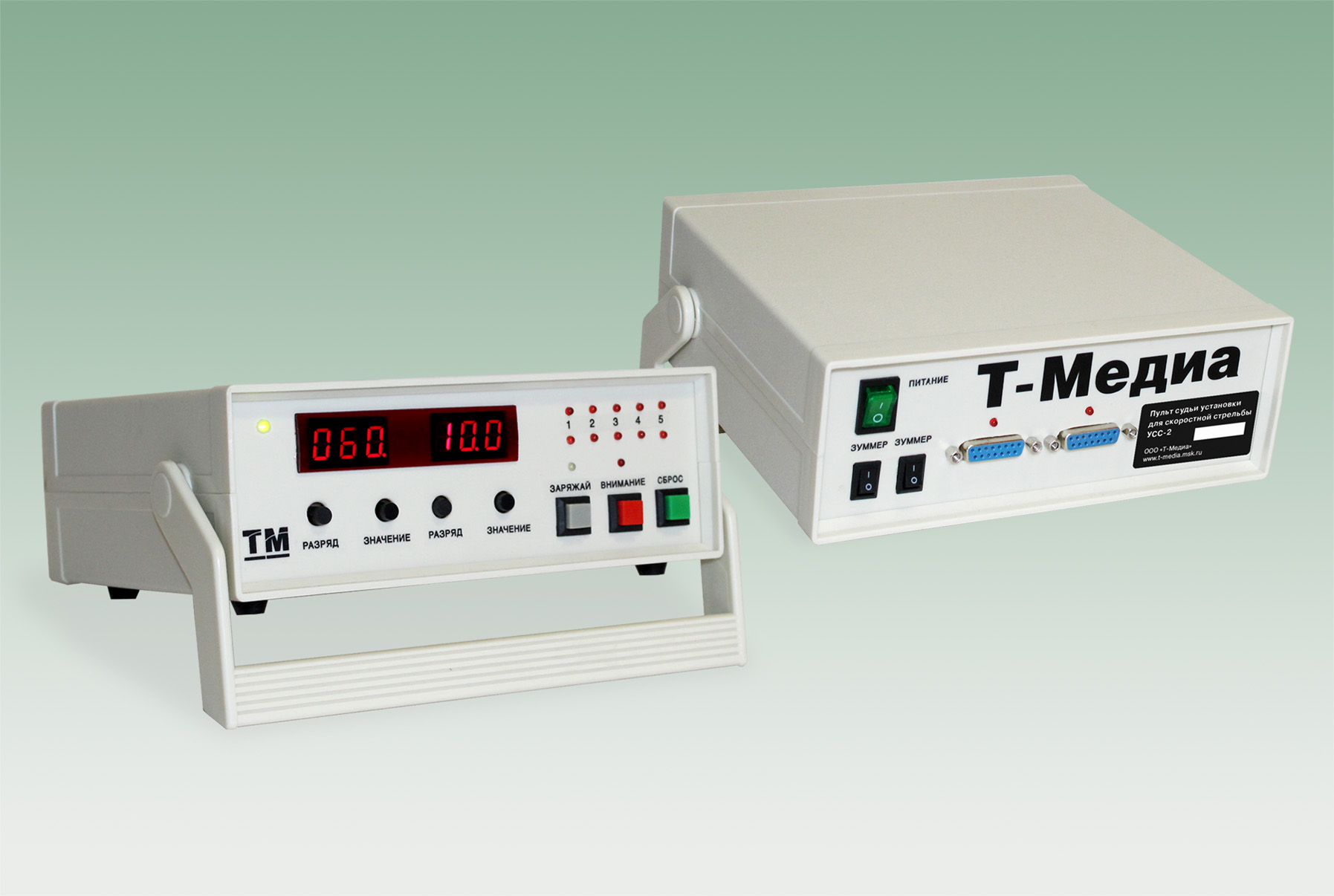

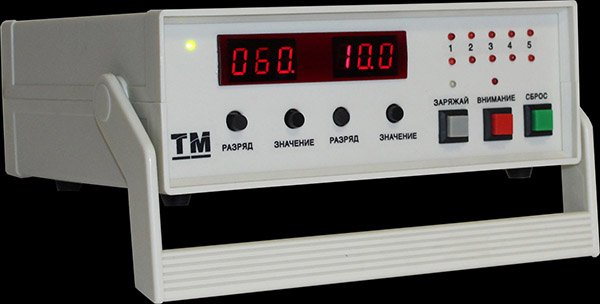

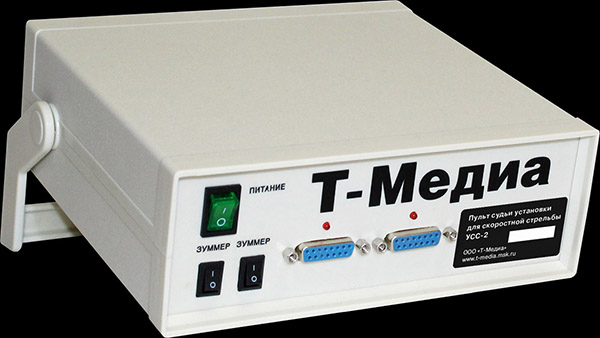

Пульт судьи Мишенной установки для скоростной стрельбы УСС-2

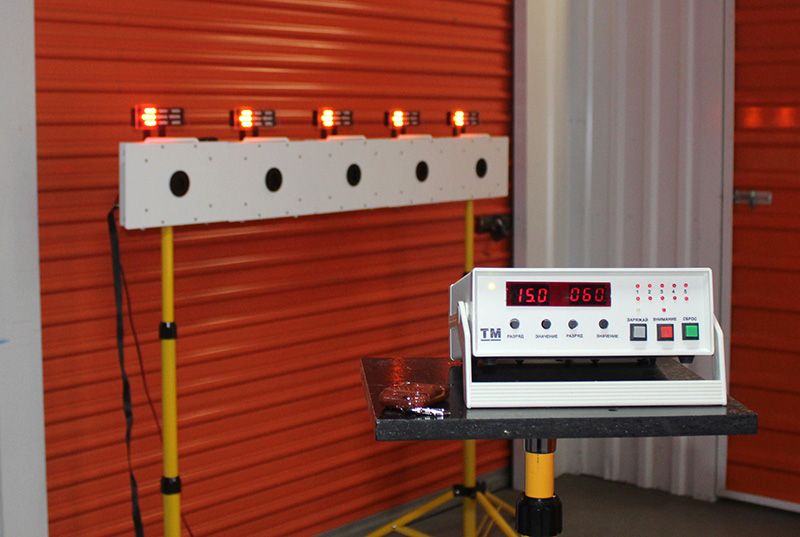

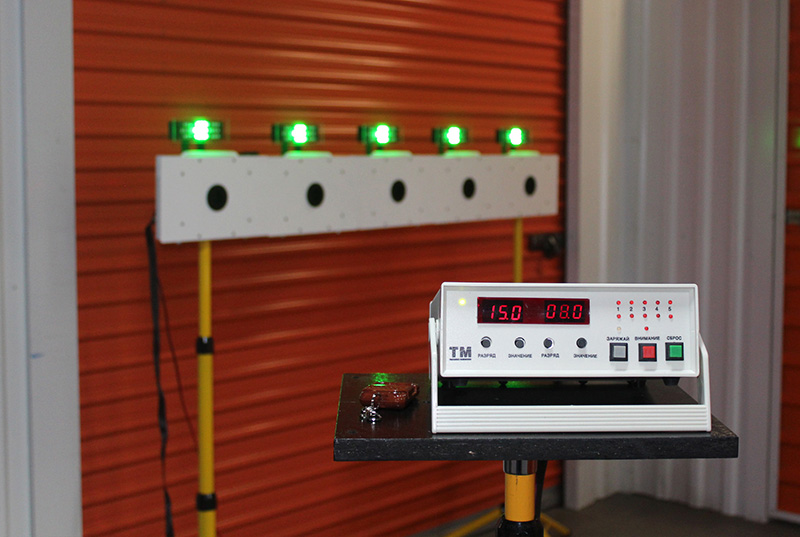

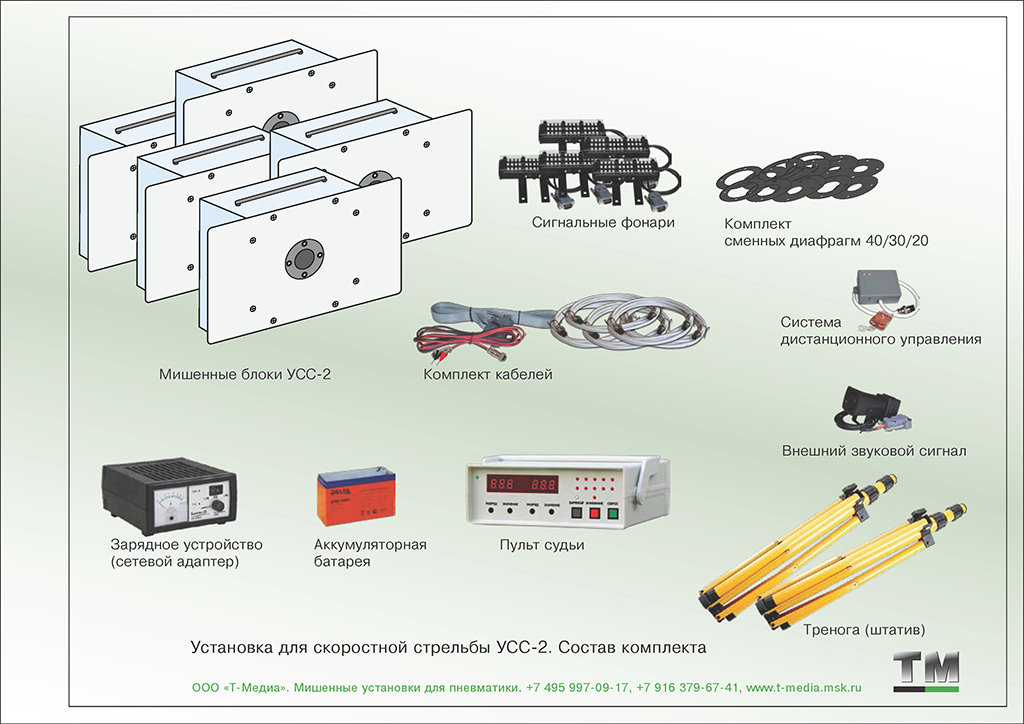

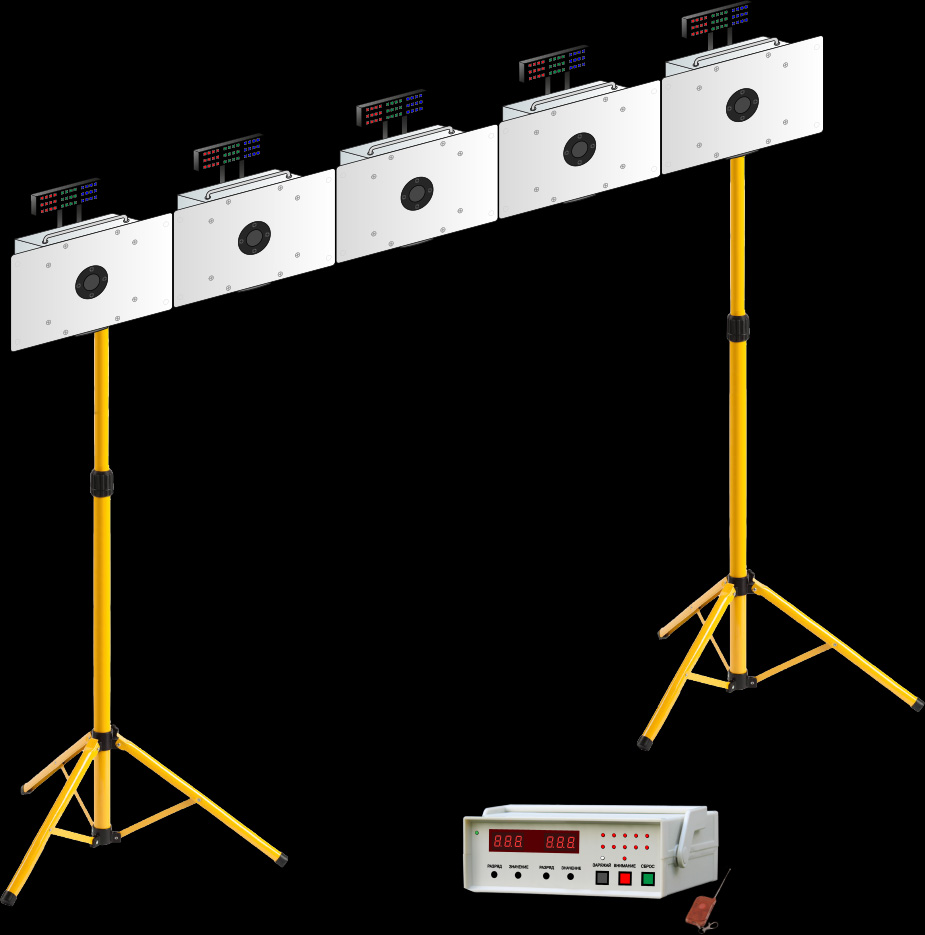

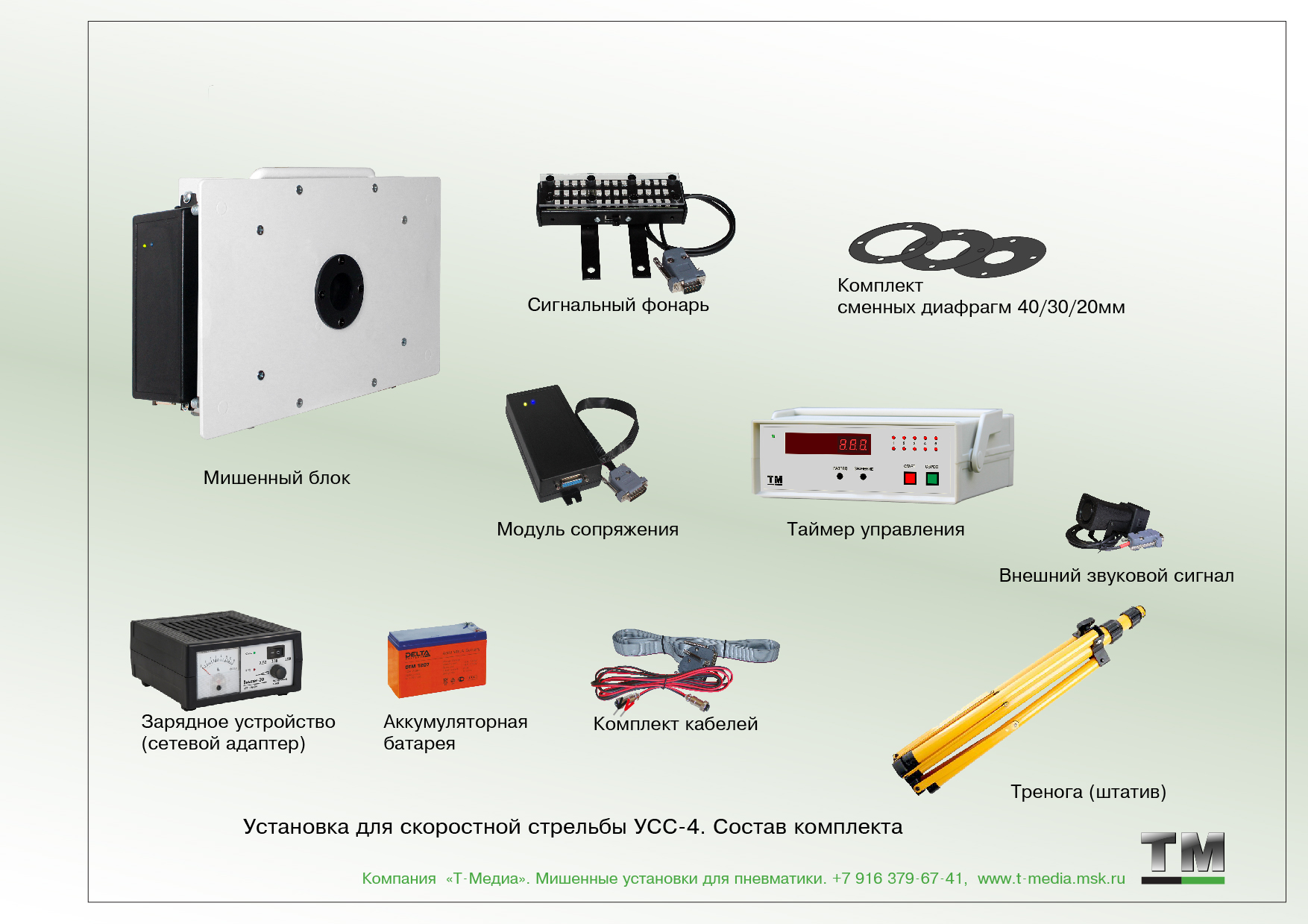

«Стандартный набор» включает в себя 5 отдельных мишенных блоков, с сигнальными фонарями и сменными диафрагмами, Пульт судьи, систему дистанционного управления, внешний звуковой сигнал и комплект кабелей.

Как это работает?
1.Работа с включенным Пультом судьи (проведение соревнований)

После представления очередного участника соревнований и выполнения всех подготовительных действий, в т.ч. установки времени на стрельбу, судья (руководитель стрельбы) произносит фразу ЗАРЯЖАЙ и нажимает одноименную кнопку на Пульте судьи. Цифровой таймер «Заряжай» начинает обратный отсчет времени.

Если в это время светились индикаторы попадания на Пульте судьи и Световом табло ТС-2, они автоматически гаснут.

На передней панели Пульта судьи загорается белый светодиод, подтверждающий начало отсчета времени, отведенного судьей для подготовки.

Через установленное судьей на Таймере время, белый светодиод начинает мигать, прерывисто звучать зуммер, который можно при необходимости отключить. Этот момент служит сигналом судье о необходимости подать следующую команду.

Судья командует ВНИМАНИЕ и нажимает одноименную кнопку на Пульте судьи.
Белый светодиод гаснет, а рядом с ним на загорается красный светодиод, подтверждающий начало отсчета времени задержки старта 7с (или иного времени, установленного при сборке Пульта судьи).

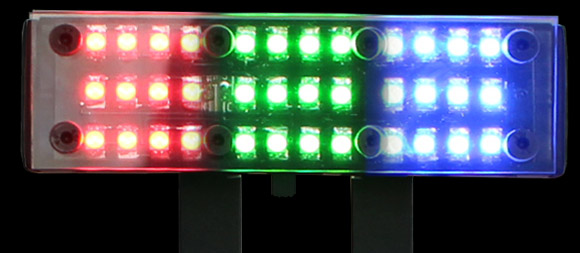

Над каждыммишенным блоком загораются сигнальные фонари красного цвета.

Спустя 7с цвет сигнальных фонарей переключается с красного на зеленый, встроенный зуммер и внешний звуковой модуль издает звуковой сигнал, продолжительностью 0,5с, цифровой таймер «Стрельба» на Пульте судьи начинает обратный отсчет времени.

С этого момента система готова к регистрации попаданий.

При попадании пули в мишень, на Пульте судьи и на Световом табло ТС-2 загораются соответствующие номеру пораженной мишени световые индикаторы.

По истечении отведенного на стрельбу времени (10с или иного времени, установленного судьей на таймере «Стрельба») звучит звуковой сигнал, длительностью 1,5с, цвет сигнальных фонарей переключается с зеленого на красный, регистрация попаданий прекращается. На Пульте судьи и Световом табло ТС-2 продолжают светиться индикаторы, соответствующие номерам пораженных мишеней.

2. Режим «свободной тренировки»

Пульт судьи рассчитан на регистрацию попаданий от 5-ти (модель ПС-2-5К) или10-ти (ПС-2-10К) мишенных блоков. Работа установки и отдельных мишенных блоков возможна также при отсутствии или выключенном Пульте судьи (режим «свободной тренировки» или развлекательная стрельба). Пульты судьи и мишенные блоки совместимы между собой.

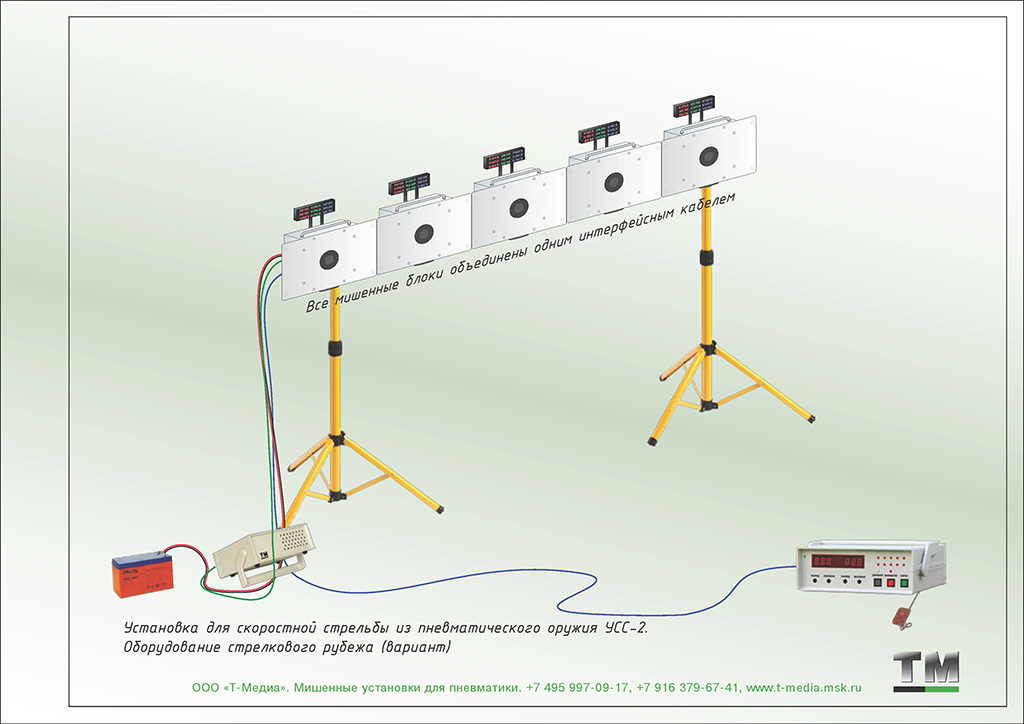

При проведении соревнований по скоростной стрельбе, мишенные блоки соединяются в одну линию, расстояние между отдельными мишенями (входными отверстиями) при этом составляет 300мм. Размер поля прицеливания составляет 59,5мм, поля попадания (диаметра входного отверстия) – 30мм.

3. Развлекательная стрельба

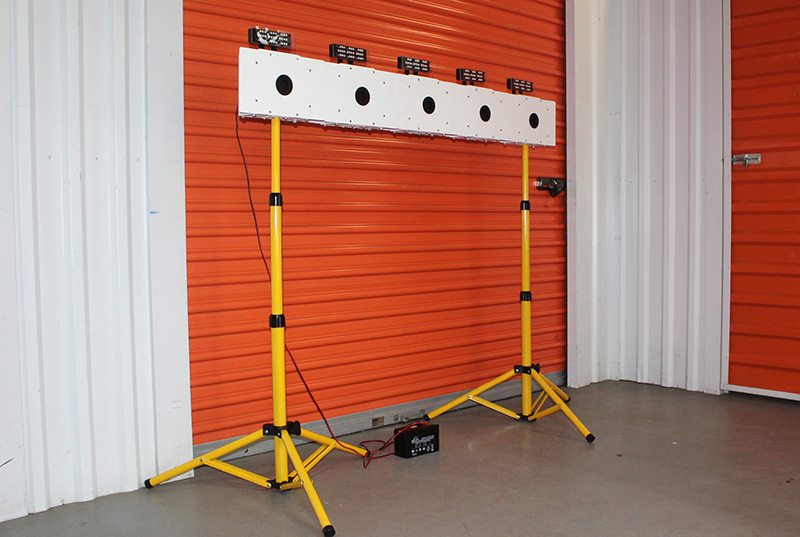

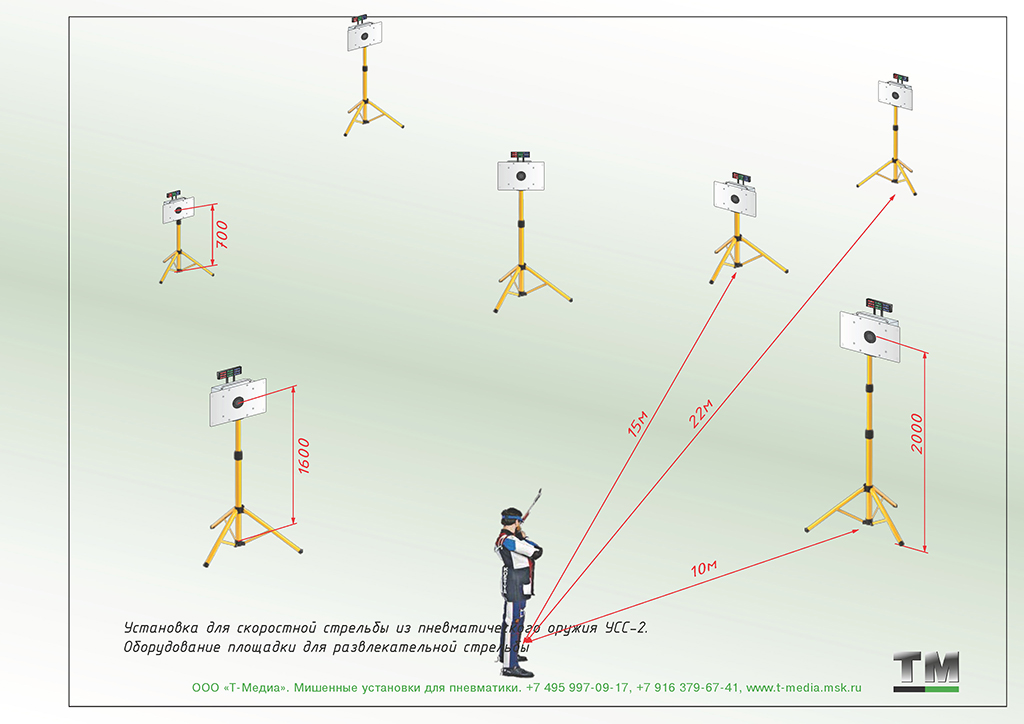

При проведении развлекательных мероприятий со стрельбой из пневматического оружия, мишенные блоки удобно использовать раздельно, установив каждый из них или их группу на опоры или треноги.
Пульт судьи при этом можно не подключать.

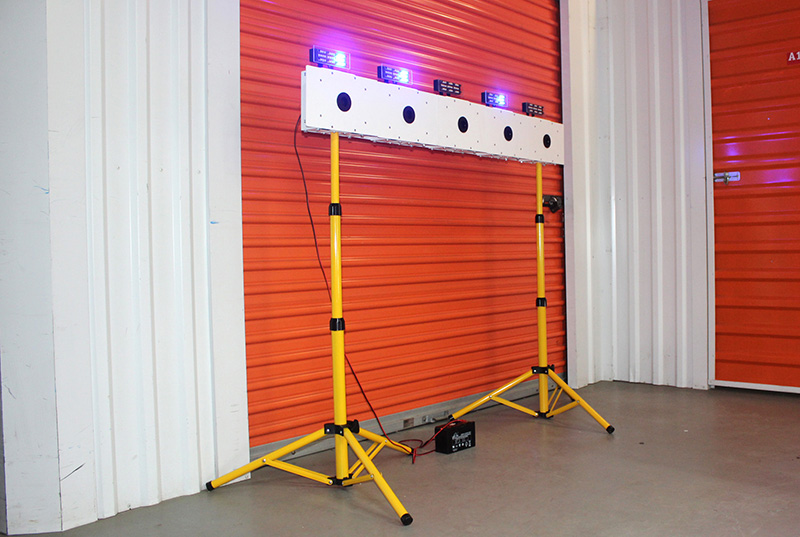

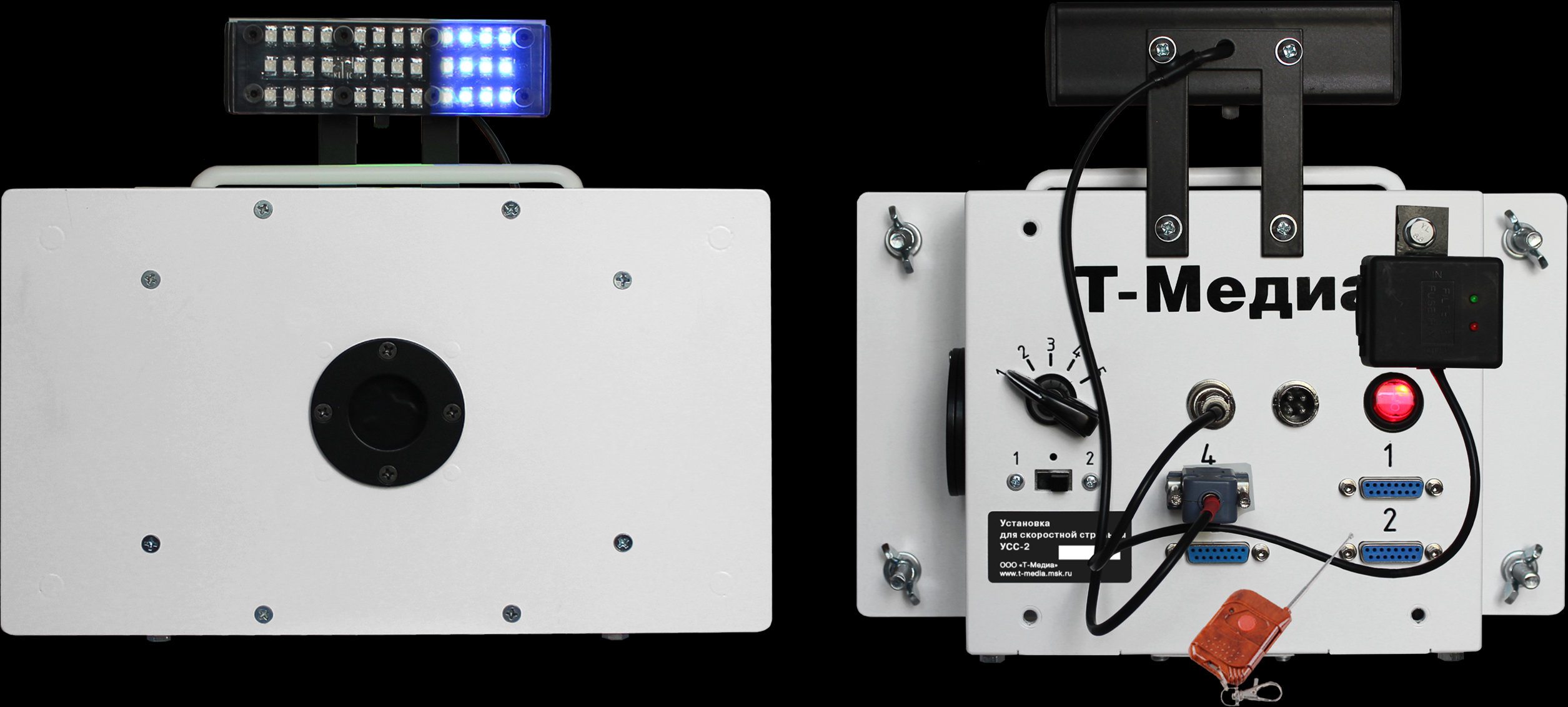

При попадании пули в мишень на мишенном блоке загорается синий фонарь. Как и в режиме «свободной тренировки», в зависимости от установки переключателя режимов работы, синий фонарь загорается кратковременно (на 1с) или горит постоянно.

Во втором случае, выключение синих фонарей на мишенных блоках осуществляется при помощи пульта дистанционного управления. Приемник системы дистанционного управления устанавливается к одному из мишенных блоков и позволяет управлять всеми мишенными блоками, объединенных между собой в группу кабелем.

Таким образом, по загоранию синих фонарей, руководитель мероприятия, стрелки и зрители легко могут определить количество пораженных мишеней.

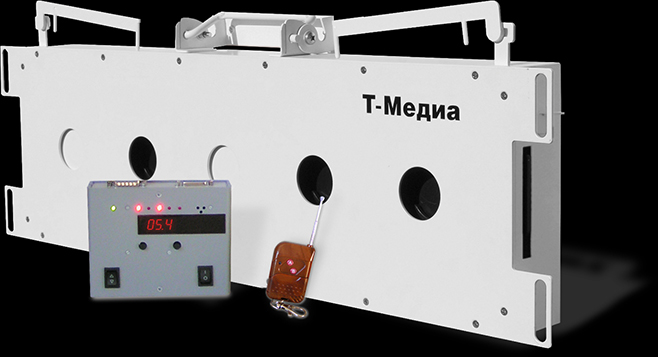

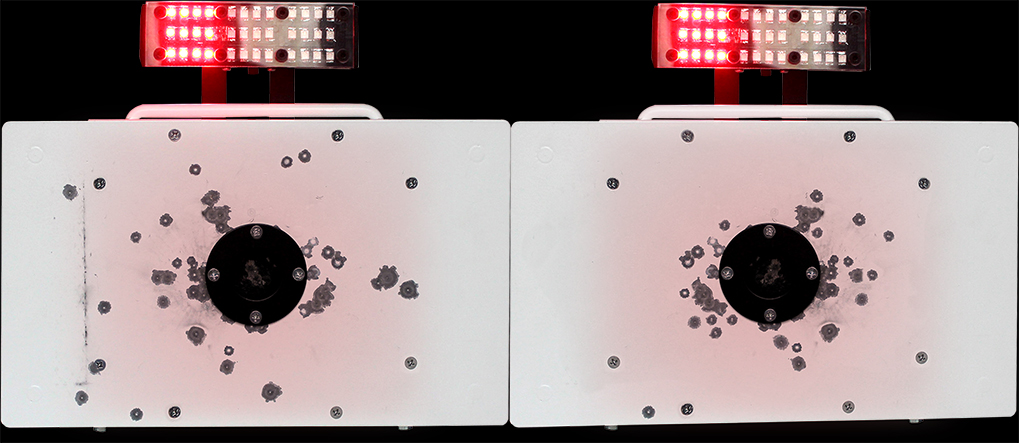

Система регистрации промаха

Система используется в спортивной или развлекательной стрельбе. При попадании пули в переднюю пластину мишенного модуля, кратковременно (на 1с) одновременно на всех мишенных блоках включаются красные фонари.

Система устанавливается в мишенные модули как дополнительное оборудование по требованию. К одному из мишенных блоков (любому) подключается пульт управления.



Преимущества установки перед аналогичными изделиями:

Скачать полную информацию

Безопасность

Для работы установки необходим источник питания 12В;

Строгое соответствие требованиям

Работа установки полностью соответствует принятым правилам соревнований и может быть легко перенастроена:

мишени открываются на определенное, установленное судьей время;

возможность подключения к системам хронометража и дисплеям для отображения информации;

легко дооснащается дополнительными устройствами для проведения тренировок с различной интенсивностью.

Универсальность конструкции конструкция установки спроектирована на использование с пневматическим оружием различной мощности, в том числе класса «магнум»; возможность использования в небольших помещениях или на улице; быстрота и простота организации стрелкового направления.

Широкий диапазон применения каждый мишенный блок может использоваться индивидуально, без соединения с другими мишенными блоками или подключения к Пульту судьи; отдельные мишенные блоки допустимо устанавливать на различных дистанциях от стрелка и на различной высоте, что позволяет проводить не только спортивные соревнования по скоростной стрельбе, но также и организовывать развлекательную стрельбу одним участником или командой, для каждых соревнований создавая различную мишенную обстановку; размер поля попадания легко изменить самостоятельно с 30мм на 20мм или 40мм путем установки сменной диафрагмы из комплекта мишенной установки; Установка пригодна для использования не только для скоростной стрельбы, но и в качестве биатлонной установки или развлекательной стрельбы; трехцветный сигнальный фонарь не только отображает команды (сигналы), подаваемые руководителем, но также показывает результат стрельбы (попадания пули в мишень или промах); мишенная установка УСС-2 рассчитана на использование совместно с другими изделиями «Т-Медиа» – Световым табло ТС-2, Внешним звуковым модулем ВЗМ-2 и др. дополнительным оборудованием, позволяющим значительно расширить сферу использования установки и проводить спортивные мероприятия различного уровня и направленности; мишенная установка мобильна, легко перевозится и собирается одним человеком. Возможны различные варианты установки и крепления мишенных блоков, в зависимости от условий стрельбы;

мишенная установка УСС-2 рассчитана на использование совместно с другими изделиями «Т-Медиа» – Световым табло ТС-2, Внешним звуковым модулем ВЗМ-2 и др. дополнительным оборудованием, позволяющим значительно расширить сферу использования установки и проводить спортивные мероприятия различного уровня и направленности.

Технические характеристики:
Габаритные размеры установки (Д х Ш х В), мм	1500 х200 х 80
Масса установки, кг.	16
Диаметры входных отверстий, мм	59,5 / 30 (40, 20)
Расстояние между входными отверстиями, мм	300
Напряжение питания, В	12
Дальность действия системы дистанционного управления, м	до.50
Ток потребления (деж. режим/подъем мишеней), А	0,456

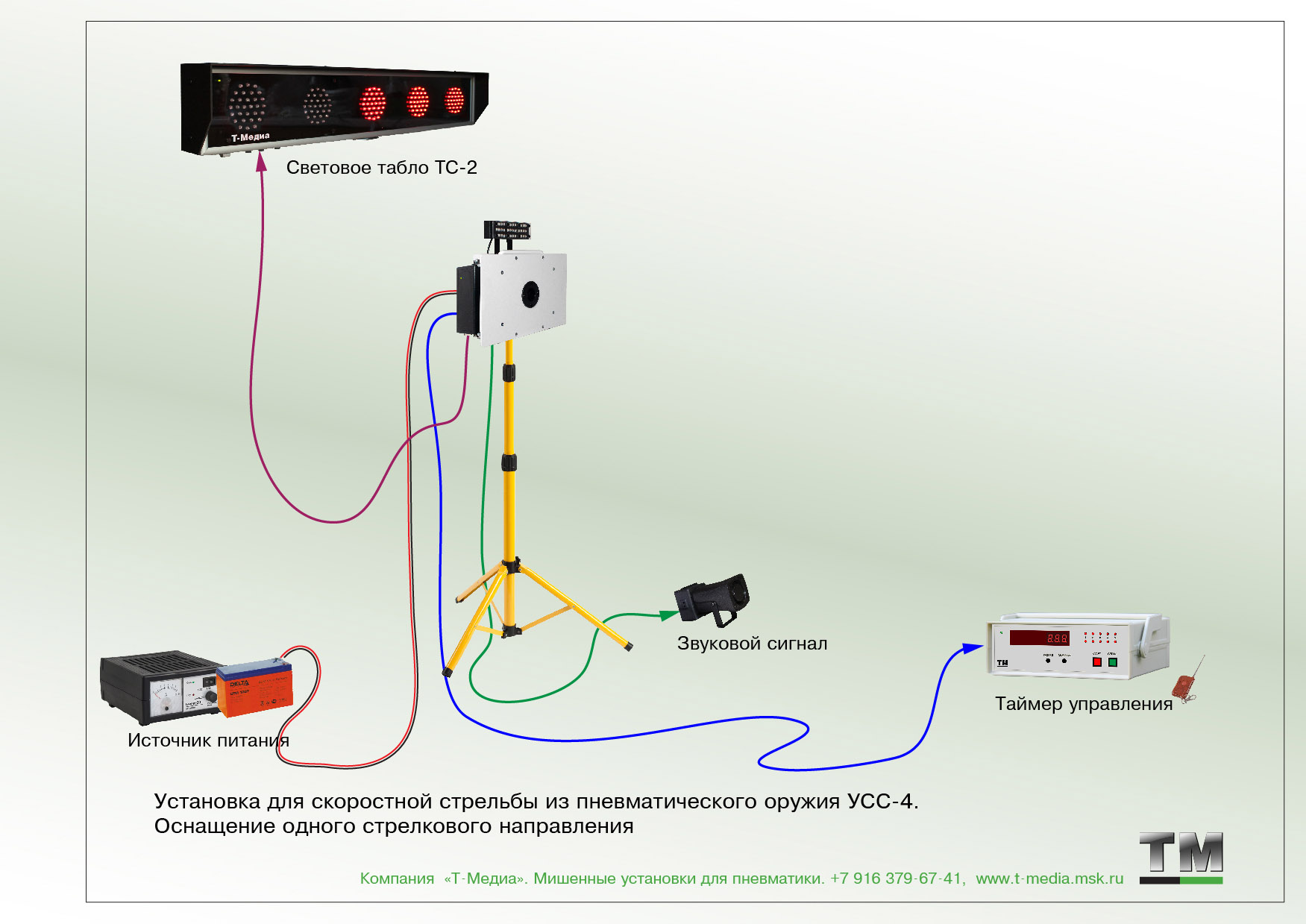

К Установке для скоростной стрельбы может подключаться дополнительное оборудование компании "Т-Медиа": Световое табло ТС-2, Пульт команд и контроля попаданий, Блок временных интервалов (БВИ1, 2, 3), Внешний звуковой модуль (ВЗМ) и др., что делает стрельбу увлекательным и зрелищным мероприятием.

Дополнительно с установкой УСС-1 могут задействоваться:
Пульт команд и контроля попаданий	Спортивный секундомер "ЭССИ"	Световое табло ТС-2
Блок временных интервалов БВИ-1		Блок временных интервалов БВИ-2
Блок временных интервалов БВИ-3		Спортивный секундомер "Практика"
