Мишенные установки для Военно-спортивных игр, разработанные "-Медиа", имеют (см. Патент РФ на промышленный образец №84491).

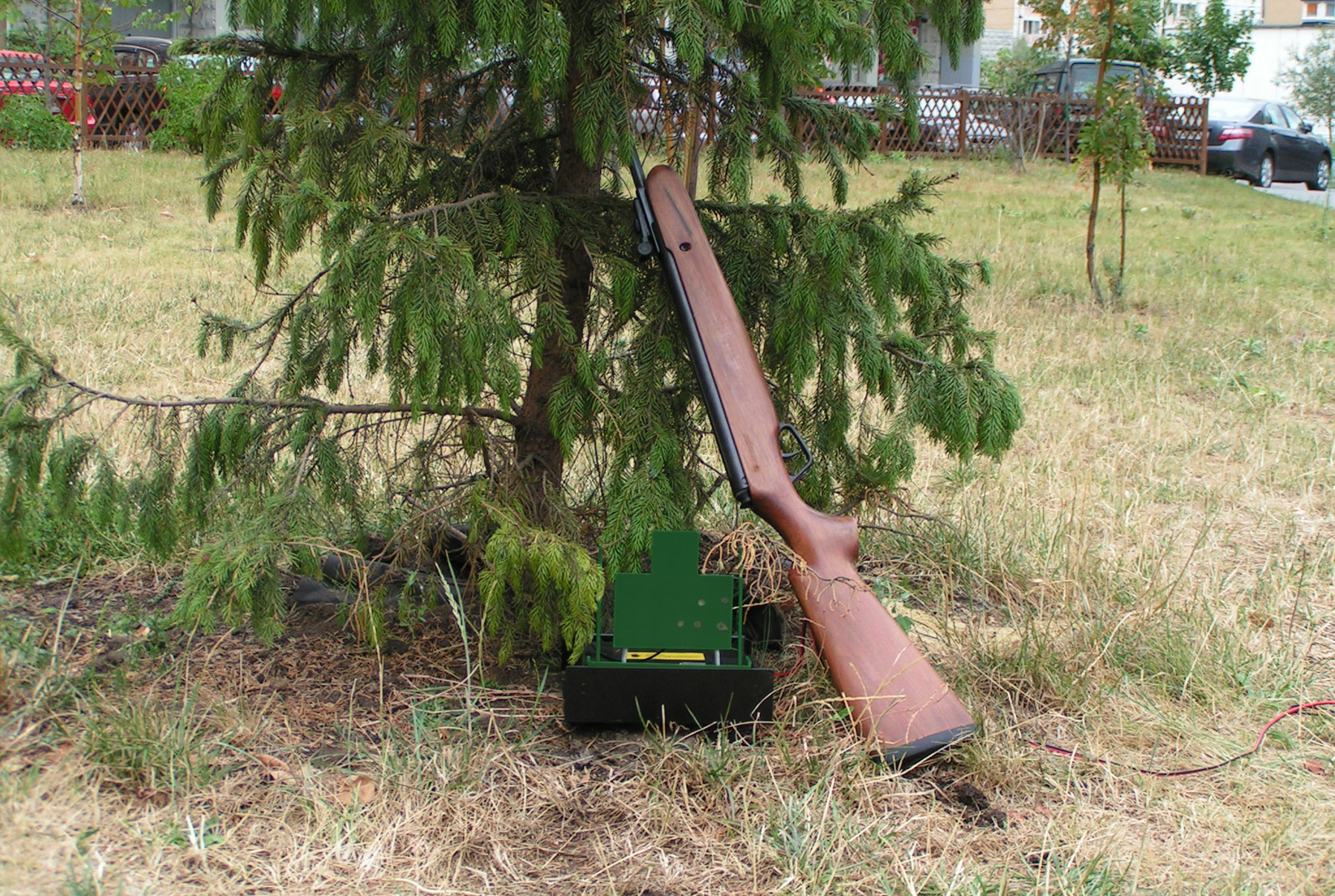

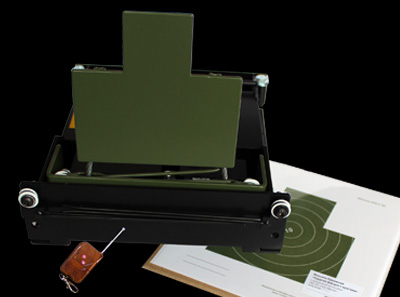

Мишенная установка УМ-2Э «Противник» предназначена для начального обучения стрельбе и организации Военно-спортивных игр («Зарница», «Победа») или спортивно-стрелковых поединков с использованием пневматического оружия– винтовок и пистолетов, а также для развлекательной стрельбы.

Установка может использоваться при стрельбе из стрелкового оружия при выполнении 1-го упражнения упражнения начальных стрельб согласно Курса стрельб из стрелкового оружия, боевых машин и танков Вооруженных сил Российской Федерации (КС СО БМ и Т - 2003).

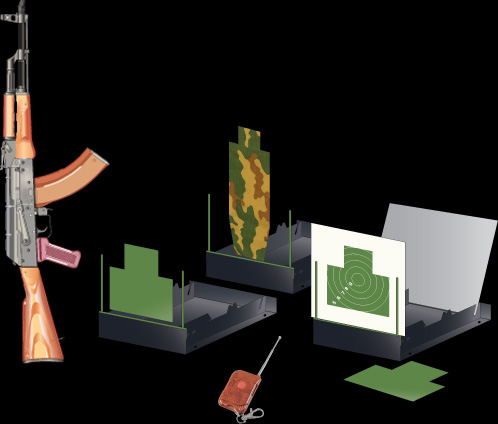

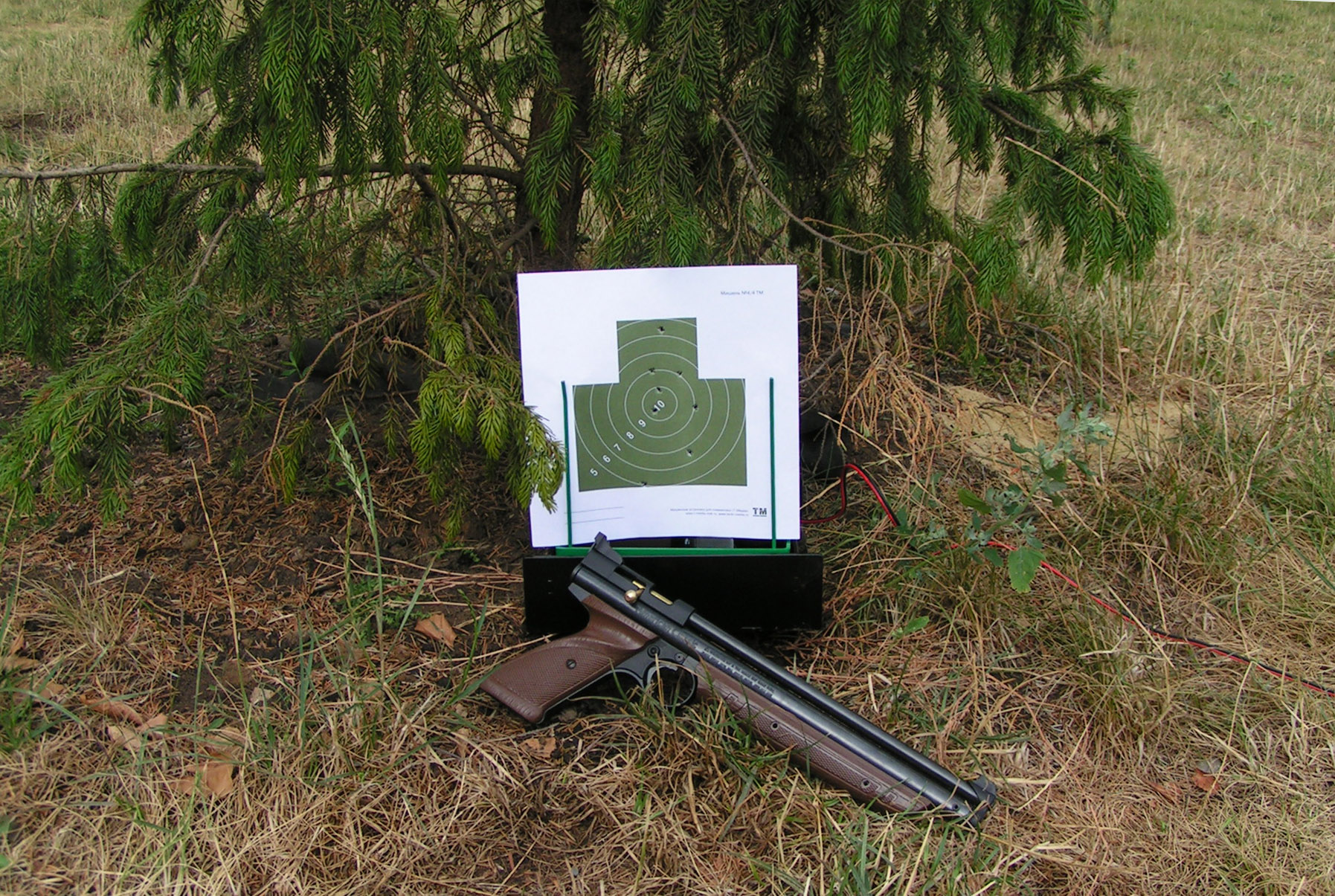

Стрельба производится как по металлическим, опускающимся при попадании в мишень пули, так и по бумажным мишеням с подсчетом выбитых очков. Мишени устанавливаются в формате 1:4 от принятых в ВС РФ.

Скачать презентацию

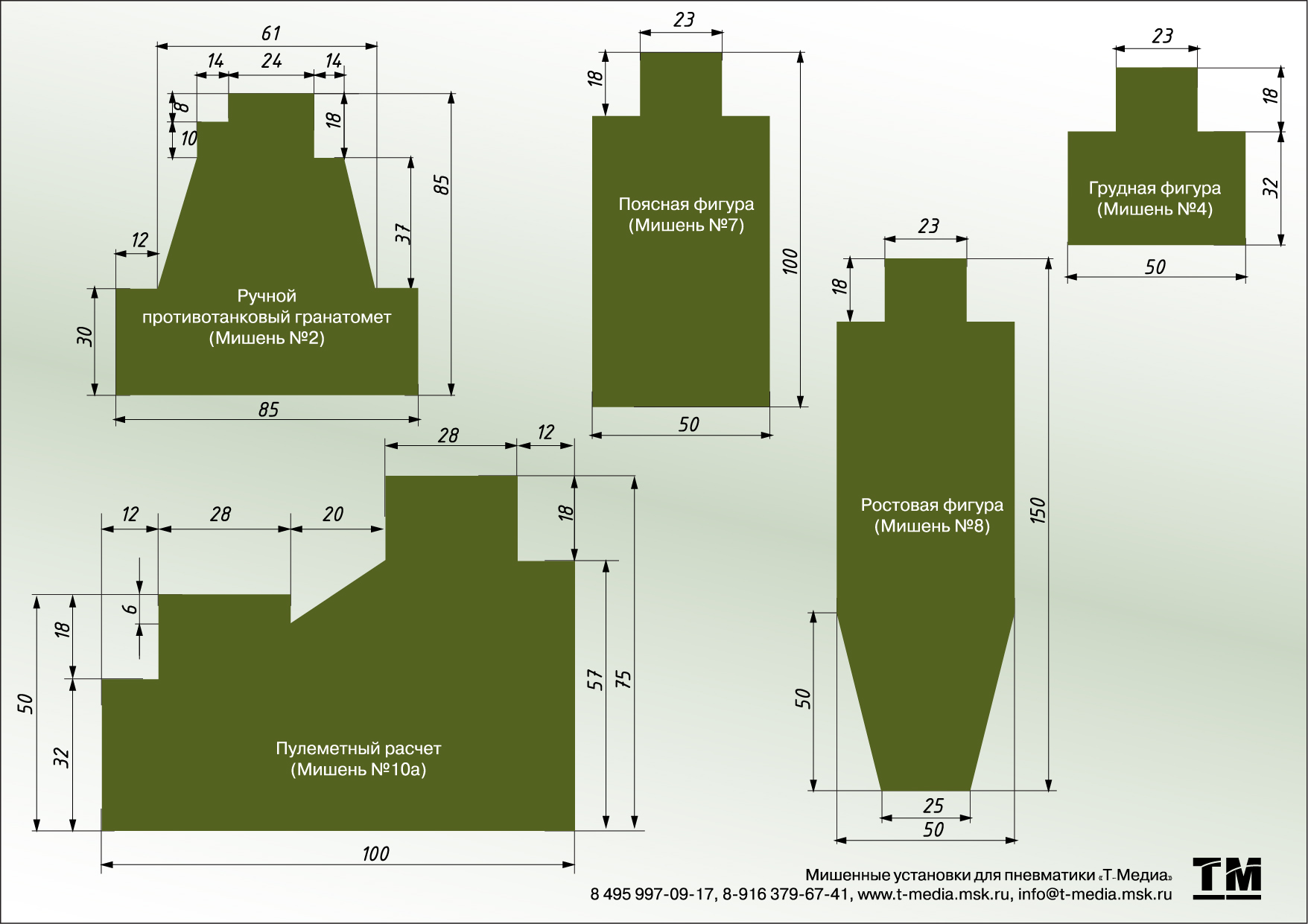

В стандартном варианте установка комплектуется металлической мишенью №4 «Грудная фигура» и бумажными мишенями №4 «Грудная фигура с кругами», уменьшенными в 4 раза. Кроме указанных, возможно использование мишеней №8 «Ростовая фигура», мишени №10a «Пулеметный расчет» и др.

Жесткость конструкции позволяет при стрельбе на большие дистанции (50–100м) устанавливать полноразмерные, выполненные в масштабе 1:1 мишени, применяемые в Вооруженных силах Российской Федерации.

Безопасность стрельбы обеспечивается применением в конструкции установки сталей большой для данного вида стрельбы толщины, возможностью установки пулеулавливателя и использования для работы установки безопасного напряжения питания 12В.

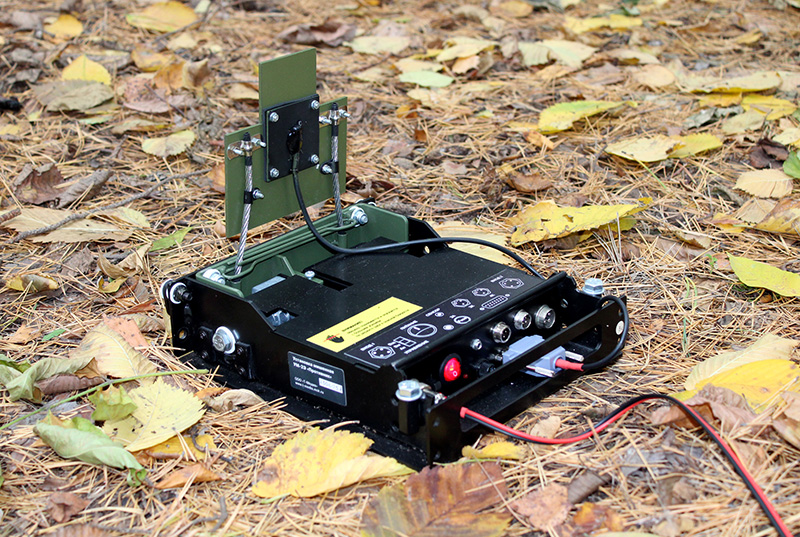

Установка электромеханическая. Подъем и опускание мишени осуществляется электроприводом, управляемым пультом дистанционного управления или по кабелю. Дальность действия системы дистанционного управления ок. 50м. При необходимости увеличить радиус действия дистанционного управления, допустимо использовать ретранслятор РТ1-2К компании «Т-Медиа».

Технические характеристики Установки УМ-2Э "Противник:	Скачать Руководство пользователя
Габаритные размеры в собранном виде (Ш * Д * В), мм		220*250*80
Вес установки (без аккумуляторной батареи и пулеулавливателя), кг		3,7
Напряжение питания, В		12
Ток, потребляемый в режиме подъема мишени, А		0,7
Дальность действия дистанционного управления (на открытой местности), м		ок. 50

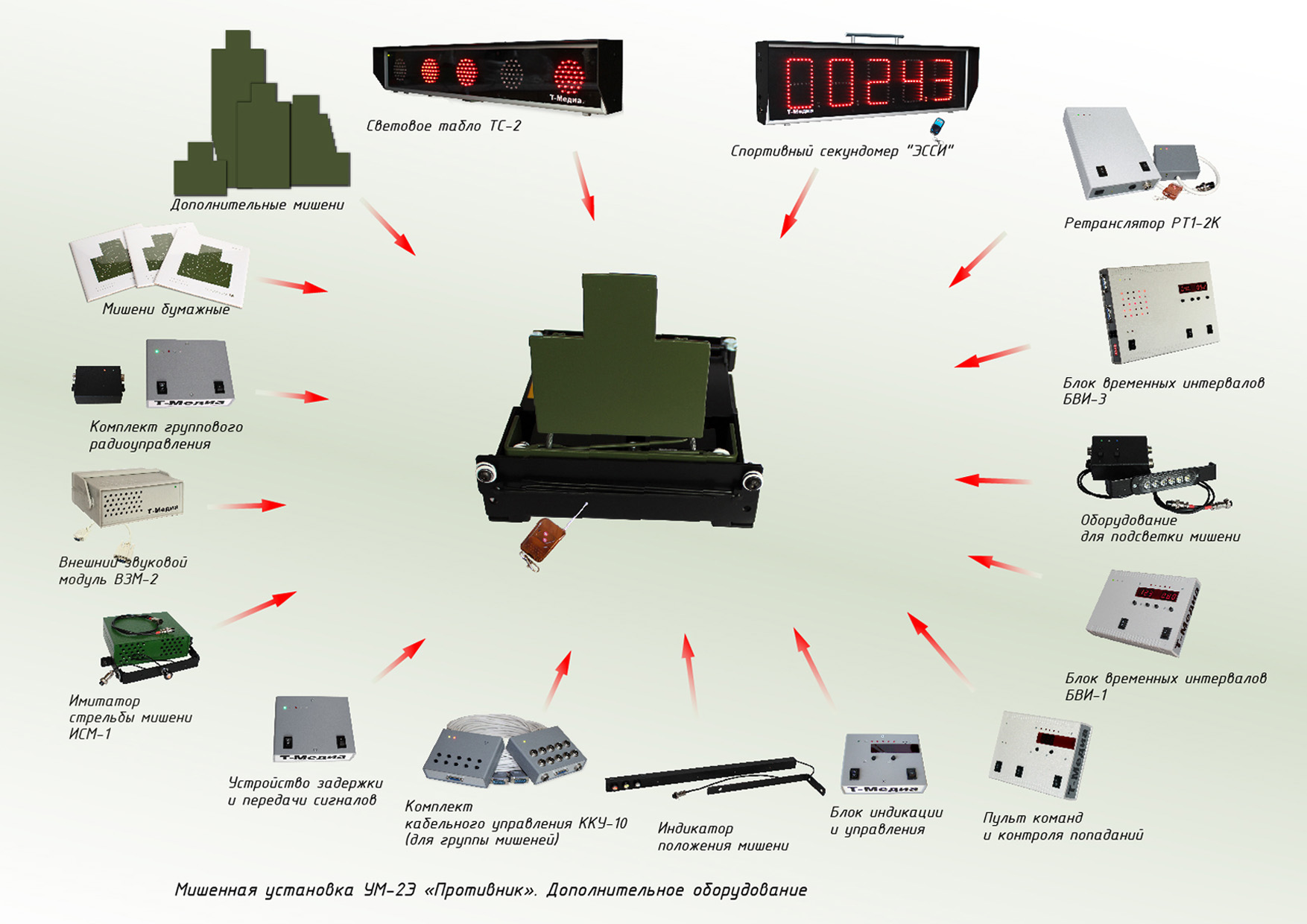

Дополнительное оборудование:

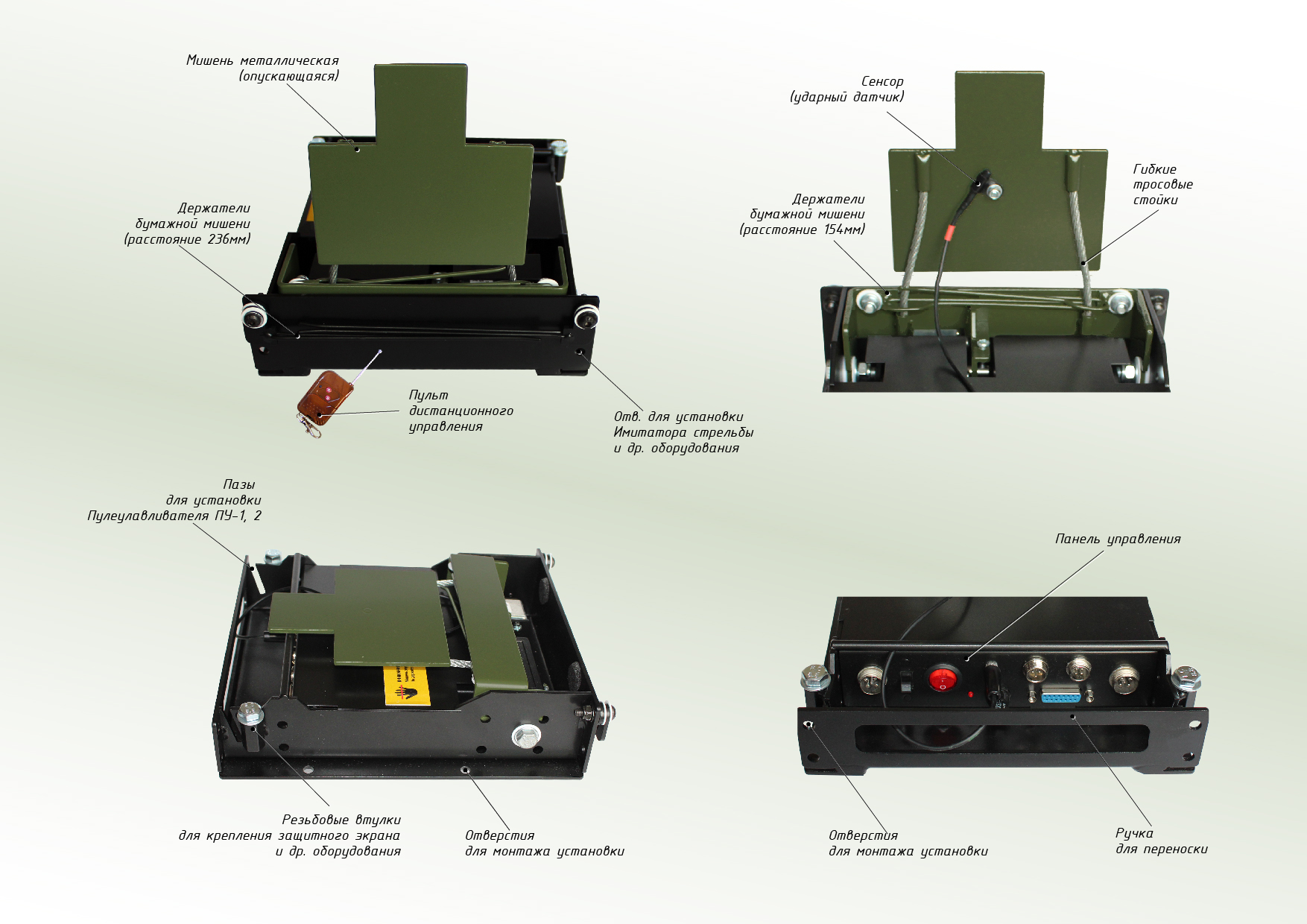

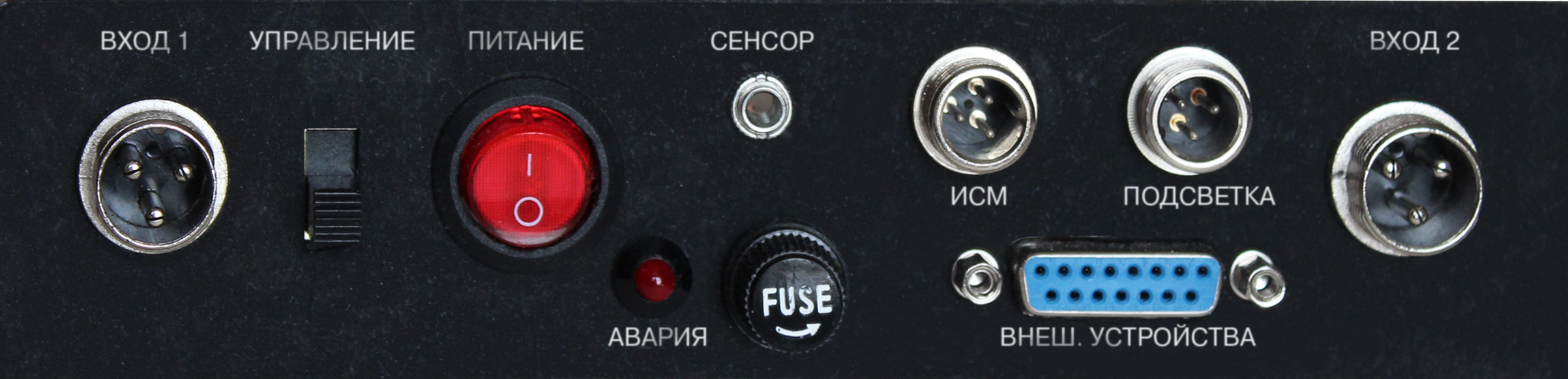

Установка УМ-2Э «Противник» имеет разъемы для подключения дополнительного оборудования, которое значительно расширяет возможности установки.

Мишенные установки УМ-2Э «Противник» могут объединяться в группы специальным кабелем, подъем и опускание мишеней и питание всех установок при этом будет осуществляться синхронно. Используется один пульт дистанционного управления управления и другое электронное оборудование «Т-Медиа».

Таким образом, появляется возможность создавать мишенную обстановку в соответствии с вашими пожеланиями и решаемыми задачами.

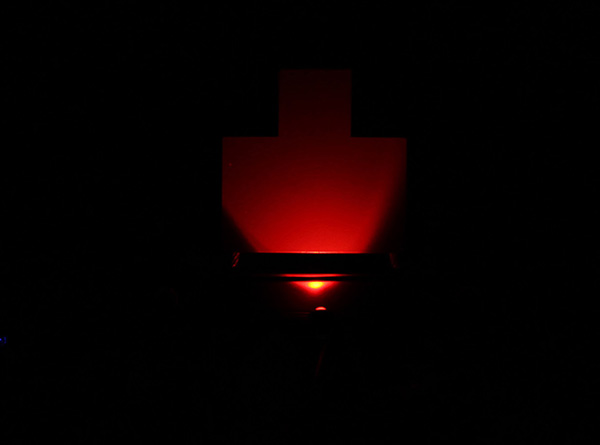

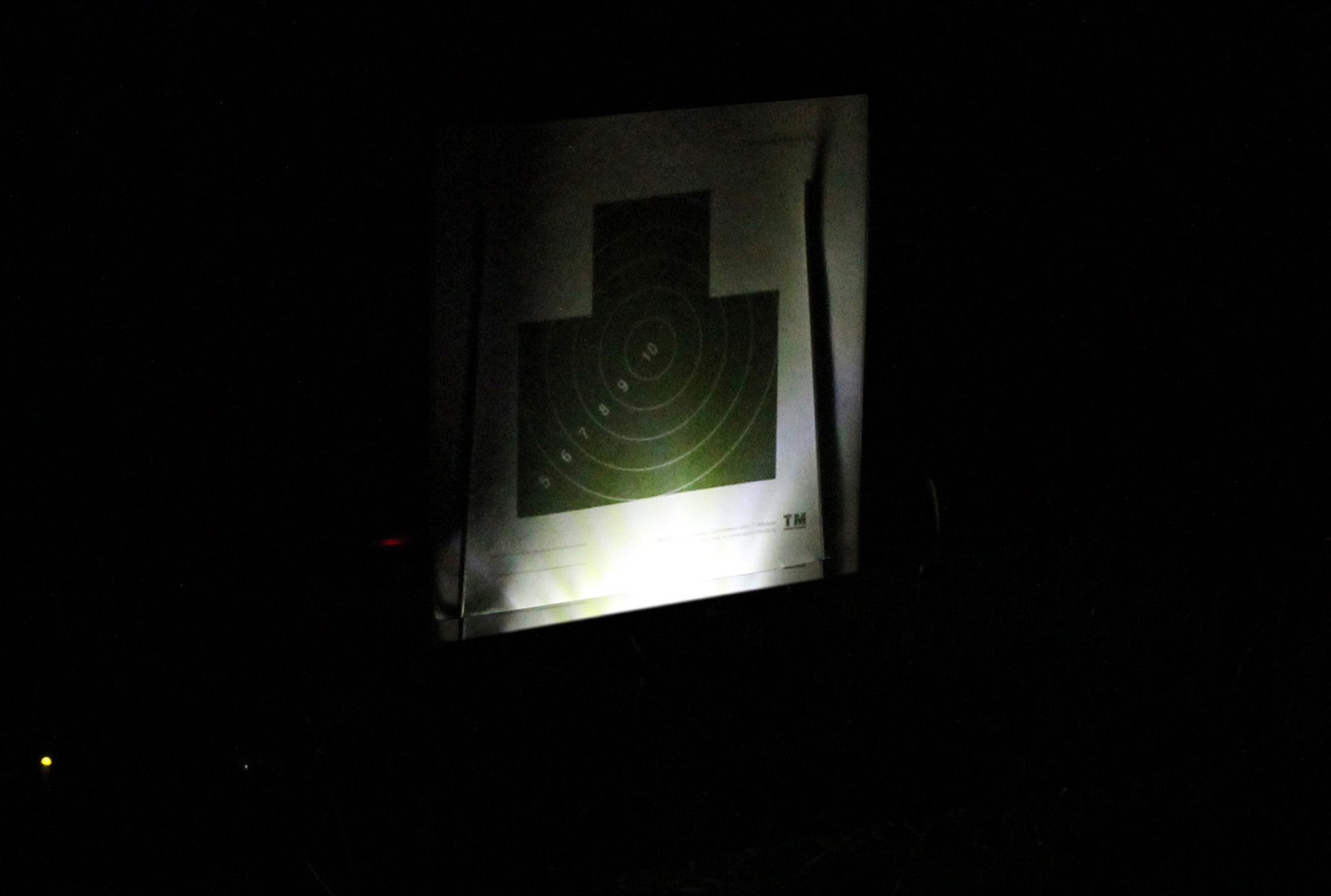

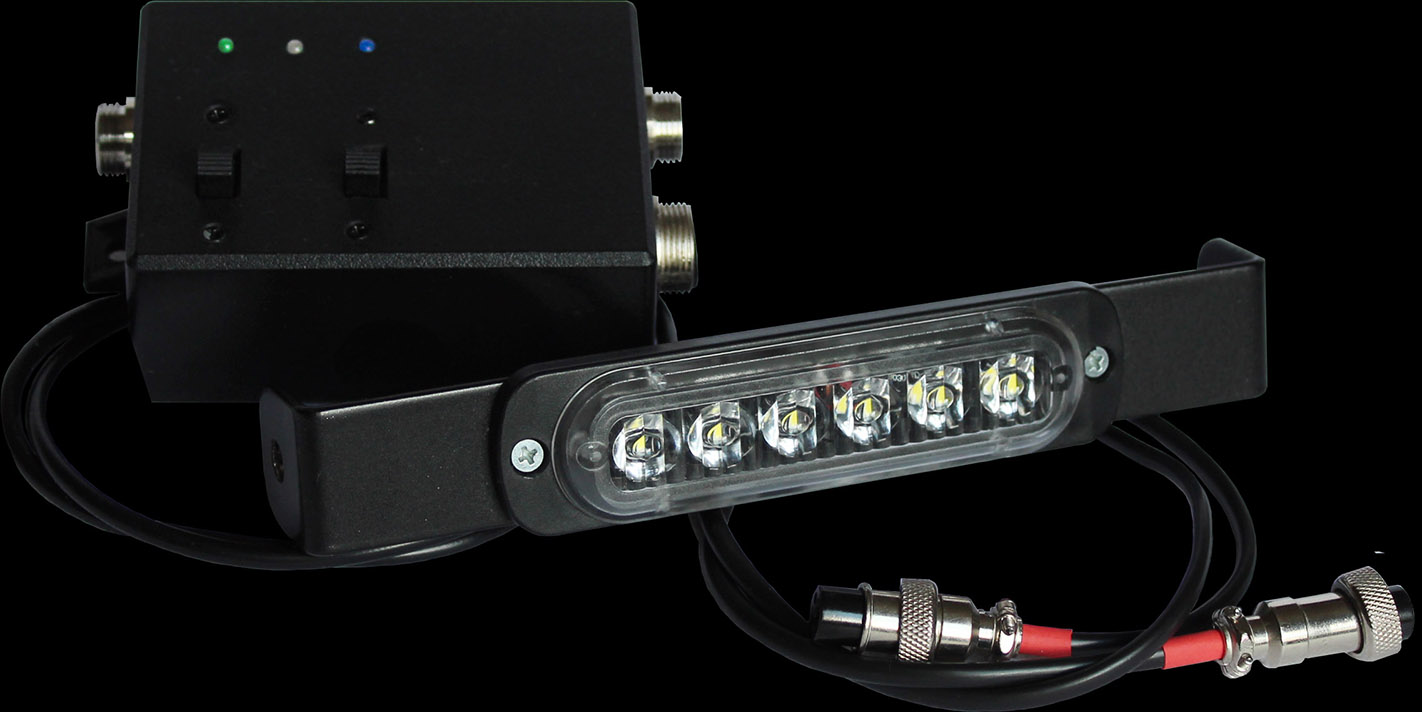

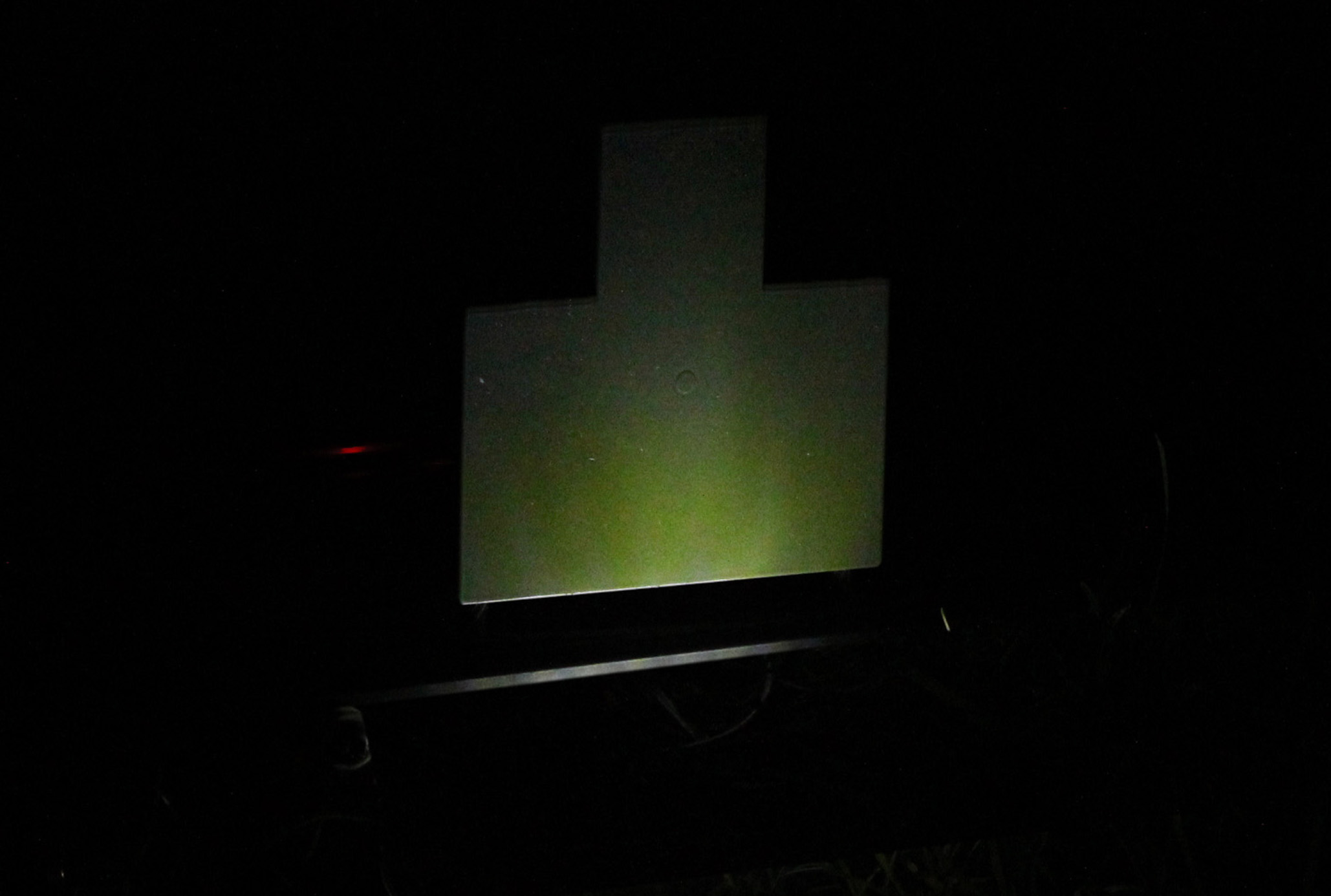

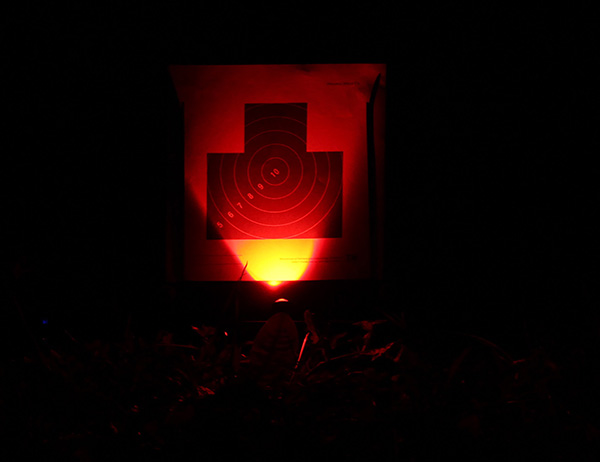

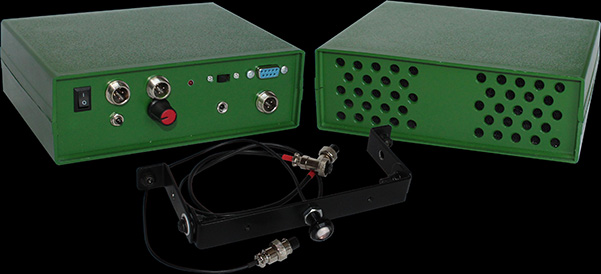

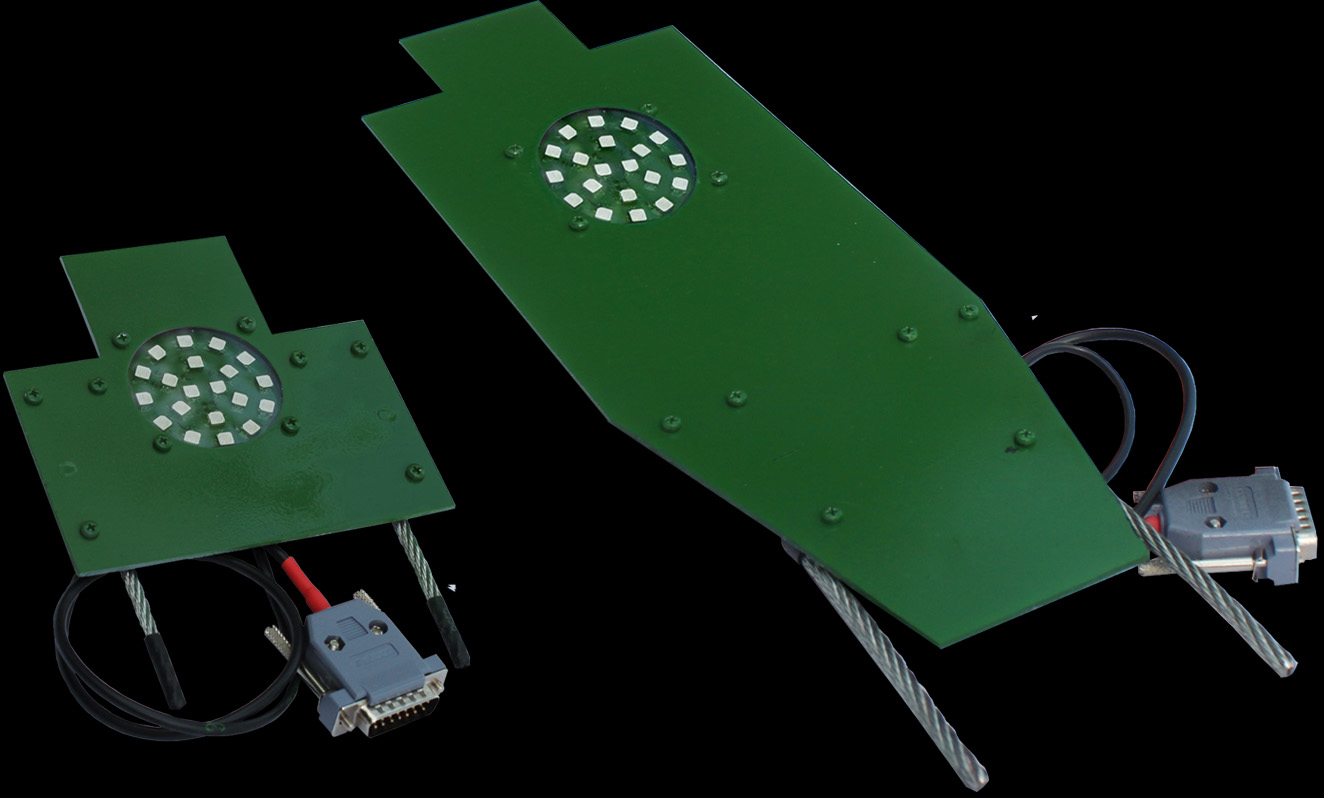

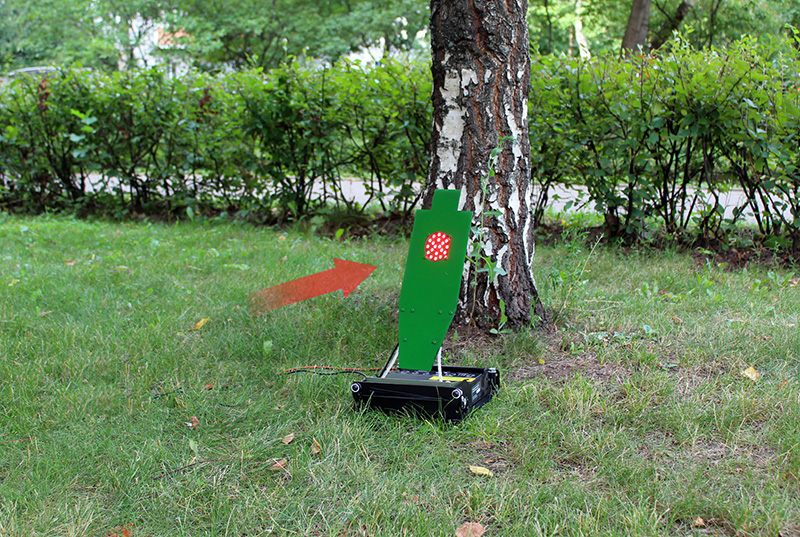

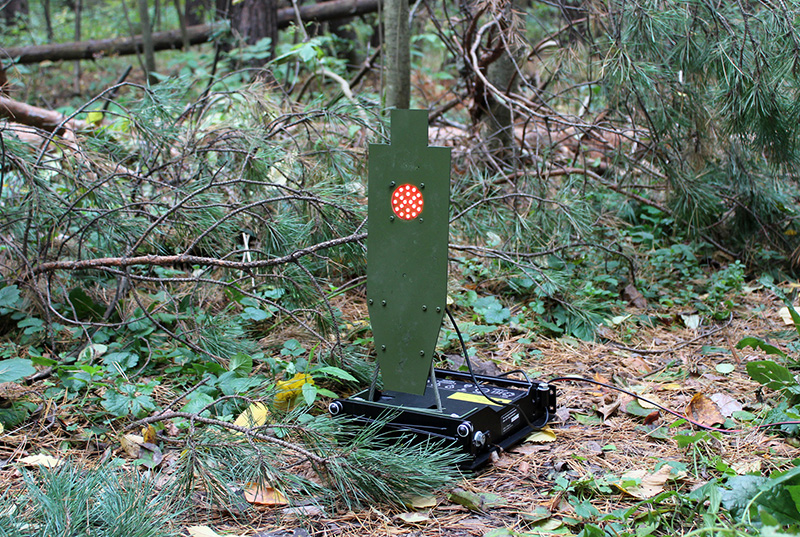

Комплект для подсветки мишени После подъема мишени, включается подсветка мишени. Режимы работы: 1. Непрерывный. Подсветка мишени включена все время, пока мишень находится в поднятом положении. 2. Повторно-кратковременный. Мишень подсвечивается в течение 1с, затем подсветка выключается на 5с. Цикл повторяется. В обоих режимах подсветка может быть малой или высокой яркости.

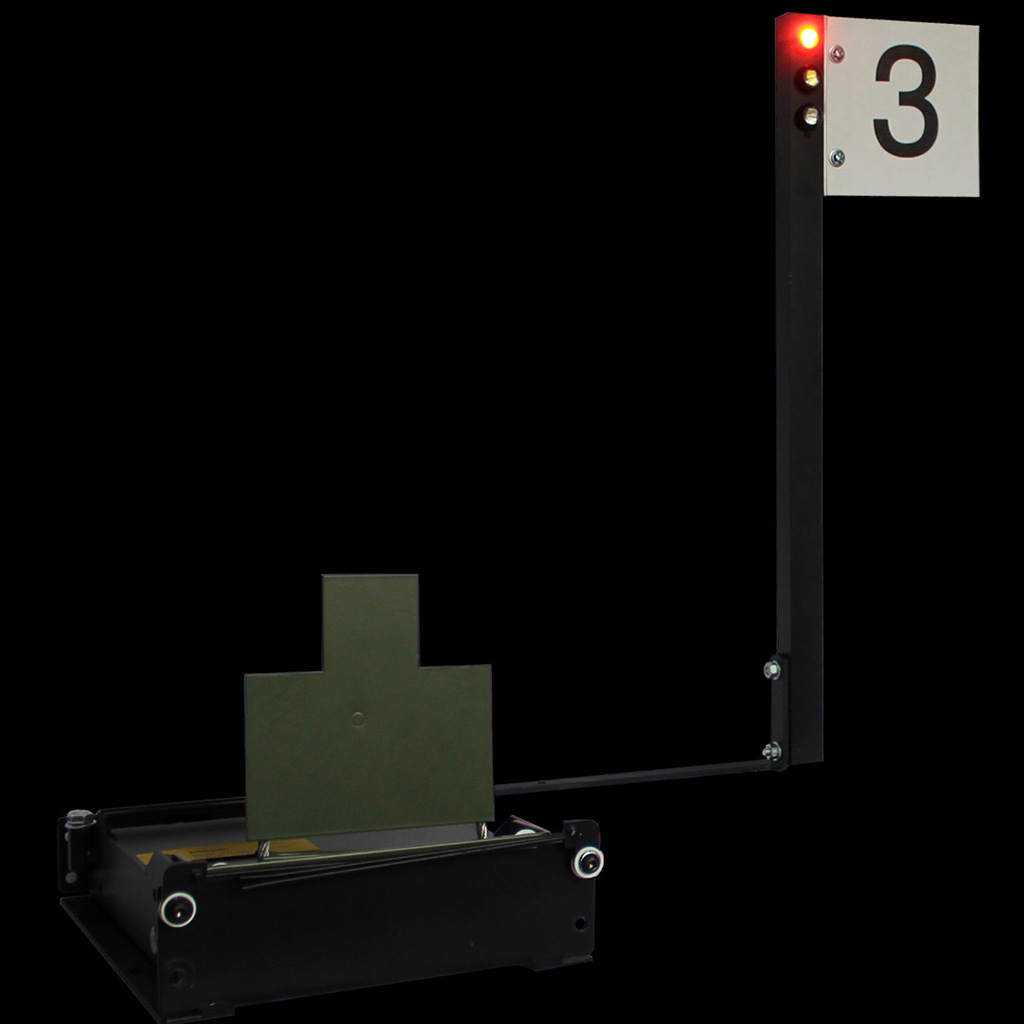

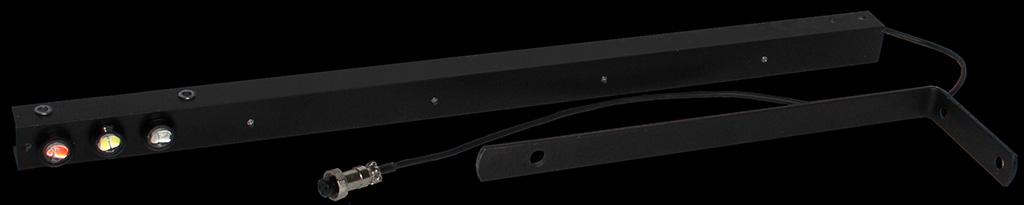

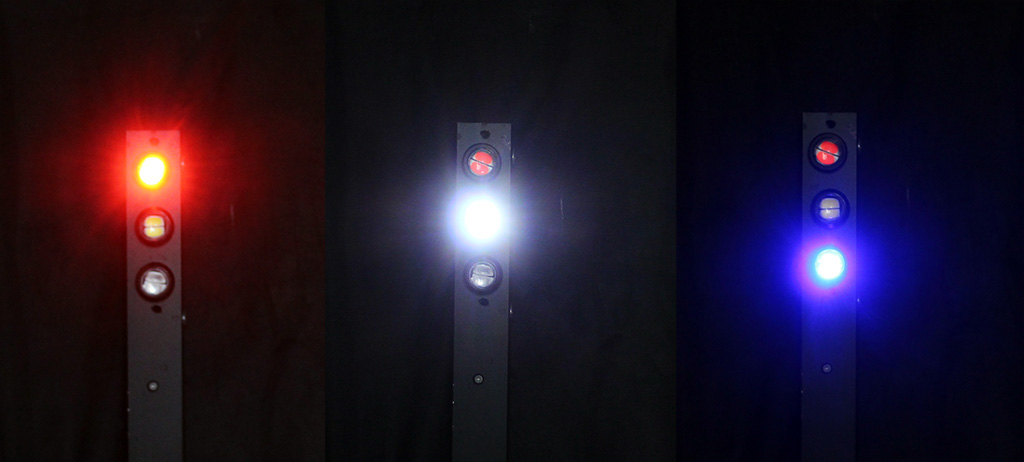

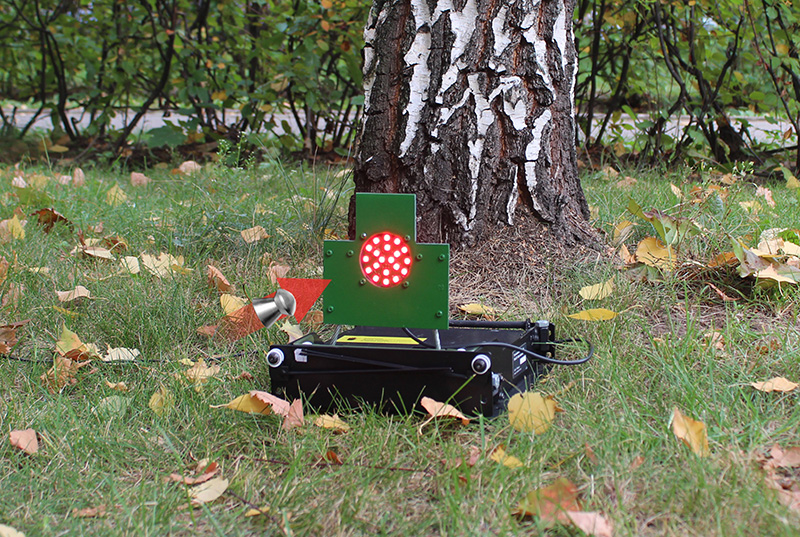

Индикатор положения мишени

Применяется для регистрации поражения мишени при использовании аппаратуры управления мишенями «Т-Медиа», облегчения руководителю стрельбы контролировать положение мишени. Фонари красного, белого и синего цветов автоматически загораются, в зависимости от состояния мишени (поднята/опущена/поражена).

Предусмотрено крепление карточки с номером стрелкового рубежа (номера мишени).

Режимы работы:
Мишень поднята (после подъема мишени загорается красный световой индикатор, может быть отключенвыключателем при необходимости);
Мишень опущена (после опускания мишени загорается белый световой индикатор);
Мишень поражена (при попадании пули в металлическую мишень и ее последующем опускании, загорается синий световой индикатор).

Ретранслятор РТ1-2К "Даль" Принимает и передает команды на подъем и опускание мишени, тем самым увеличивая дальность действия системы дистанционного управления на 50м.

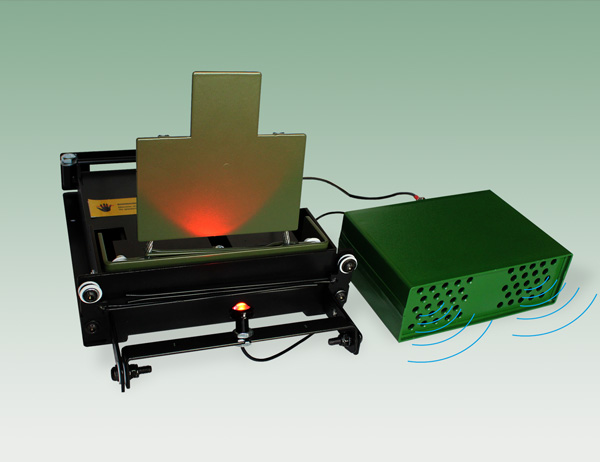

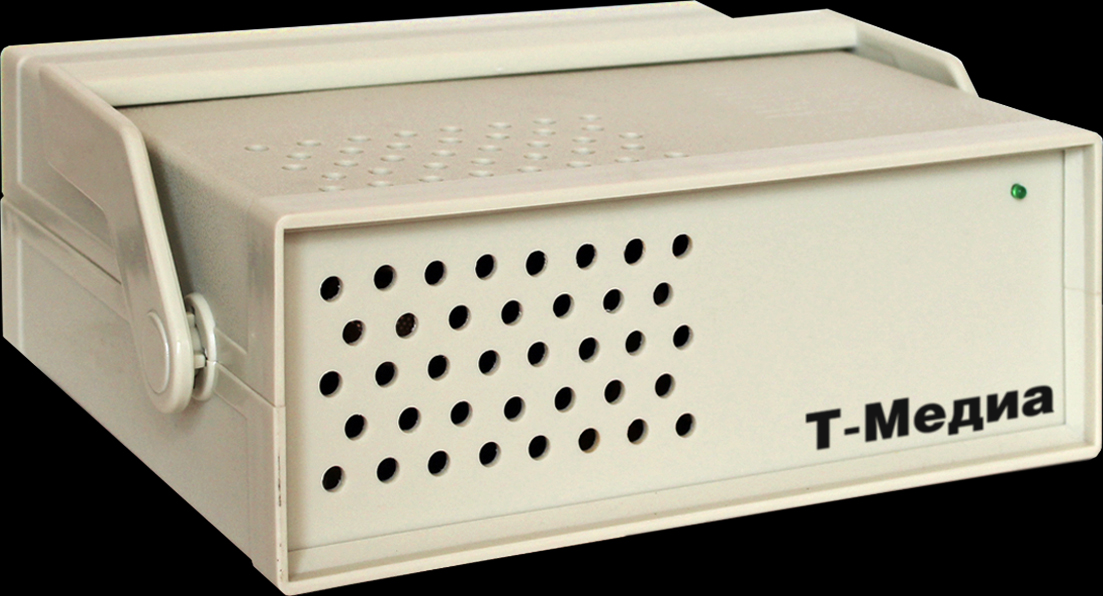

Внешний звуковой модуль ВЗМ-2 При подъеме, опускании или опускании при поражении мишени кратковременно воспроизводит звуковой сигнал, сигнализирующий о наступлении указанных выше событий.

Аксессуары к мишенной установке "Противник"
Мишень мет. №4/4 "Грудная фигура". (В комплекте поставки)	Кабель питания 3м. (В комплекте поставки)

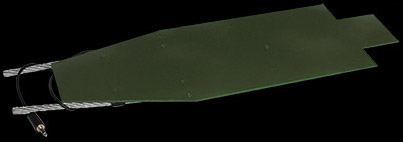

Мишень мет. №10а/4 "Пулеметный расчет"	Мишень мет. №8/4 "Ростовая фигура"

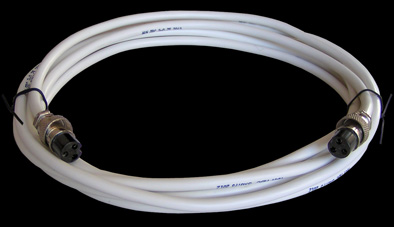

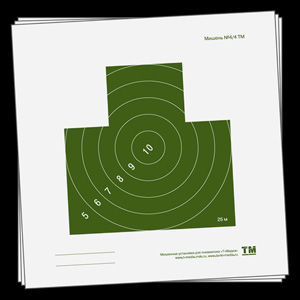

Мишень бум.№4/4 Грудная фигура с кругами" (В комплекте поставки)	Кабель соединительный, 4м
	Сценарий Военно-спортивной игры «Зарница» Сценарий Спортивно-стрелковой игры

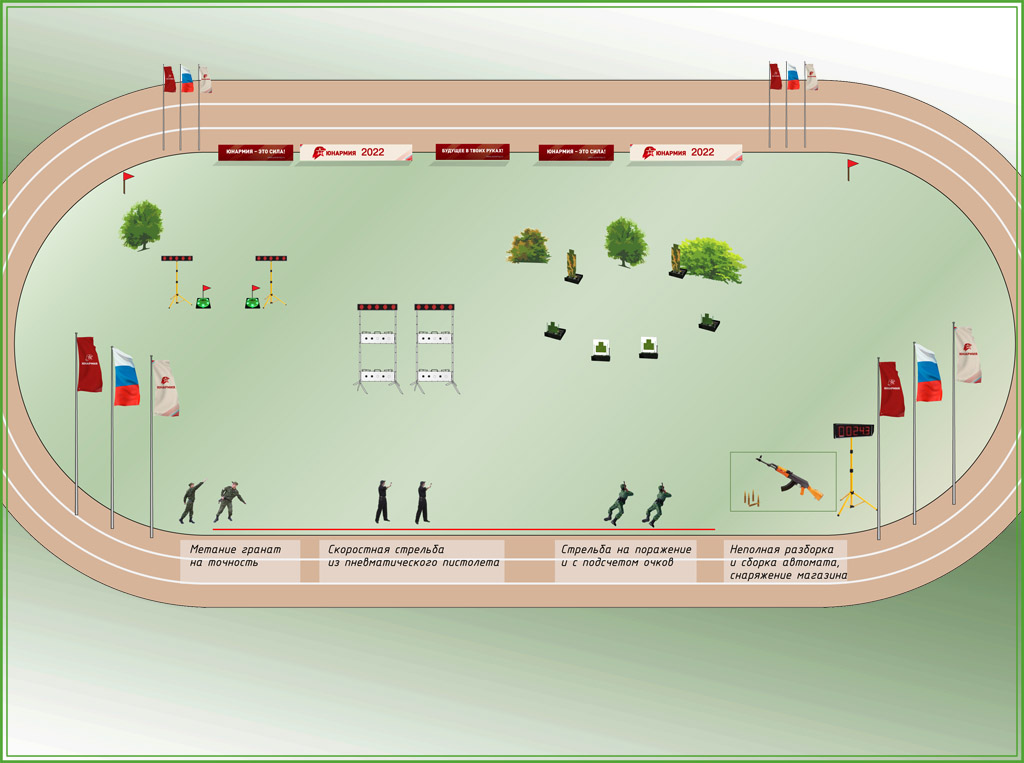

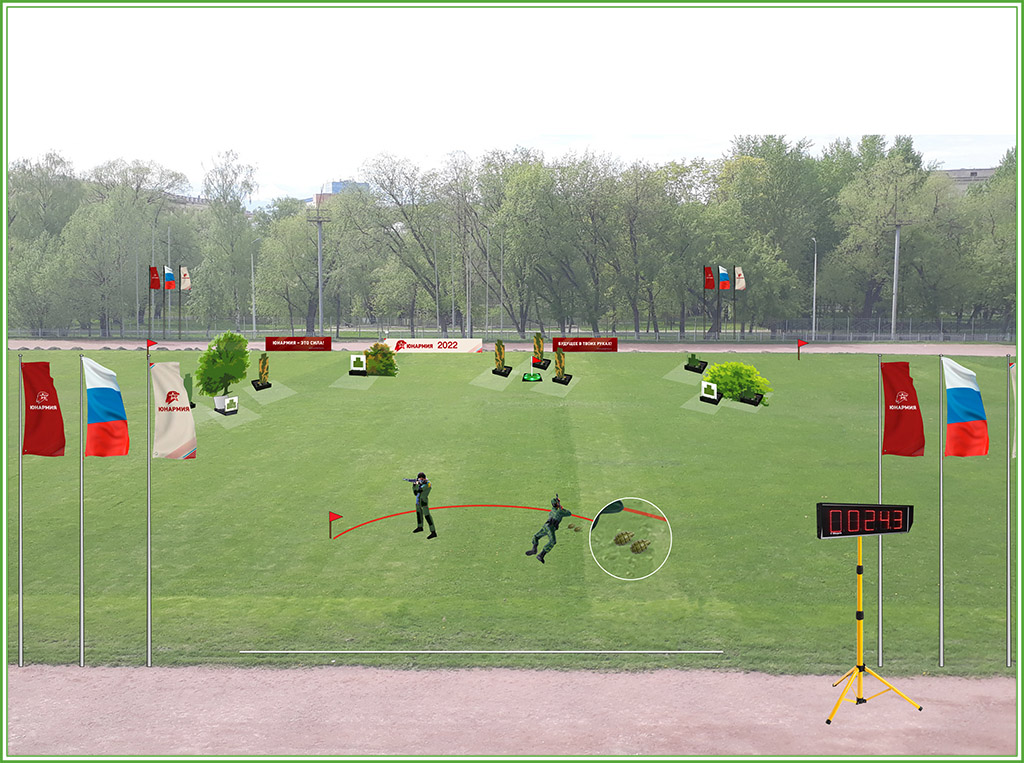

Пример оборудования стадиона для Спортивно-стрелковых игр

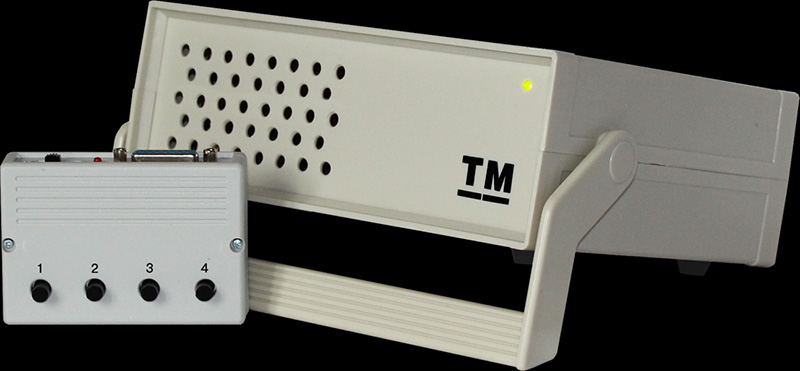

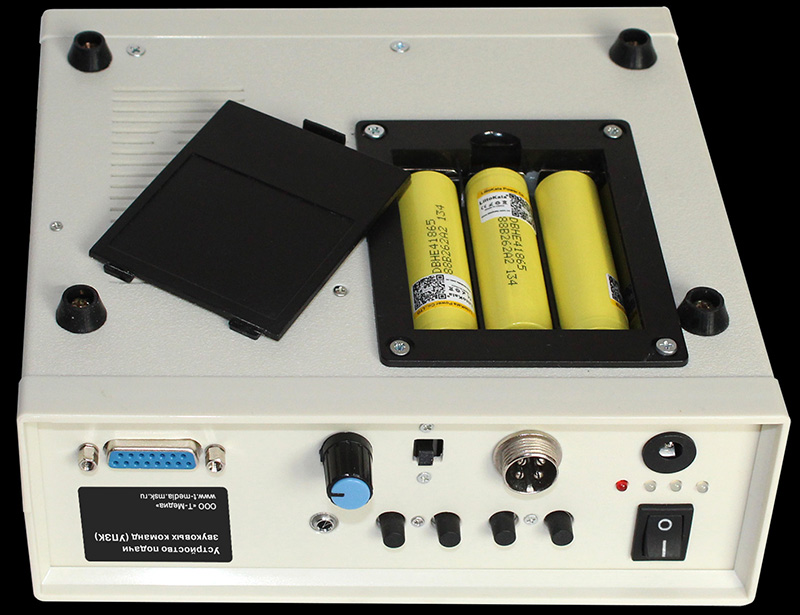

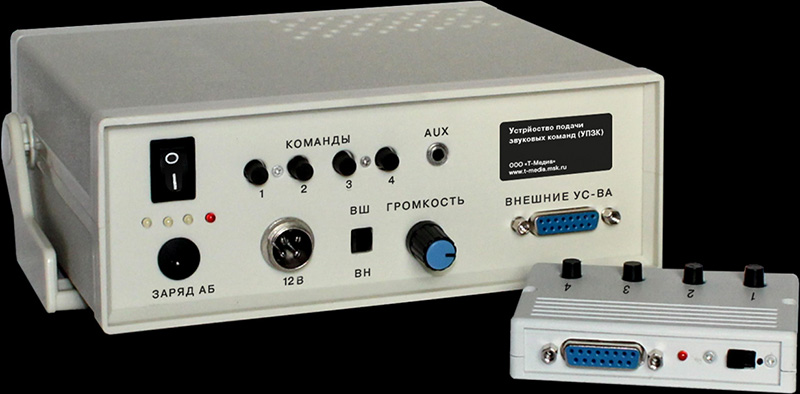

Устройство подачи звуковых команд УПЗК-1
Устройство подачи (воспроизведения) звуковых команд предназначено для воспроизведения 4-х звуковых сигналов (команд), подаваемых на войсковом стрельбище при прове-дении стрельб. Например, «Внимание», «Загрузить боеприпасы», «Попади», «Отбой».

Имеется возможность при сборке устройства записать фонограммы по выбору пользователя.

Фонограммы сигналов управления записаны в память устройства и воспроизводятся через встроенный динамик после нажатия соответствующей кнопки на корпусе устройства или пульте радиоуправления. Пульт радиоуправления также может соединяться с устройством посредством унифицированного кабеля «Т-Медиа».

Предусмотрена возможность подключения внешнего усилителя и звуковых колонок.
Устройство запитывается от встроенного источника питания – батареи литиевых аккумуляторов типоразмера 18650 или от внешнего источника постоянного тока напряжением 12 вольт (аккумуляторной батареи или сетевого адаптера).
