Блок индикации и управления (БИУ)

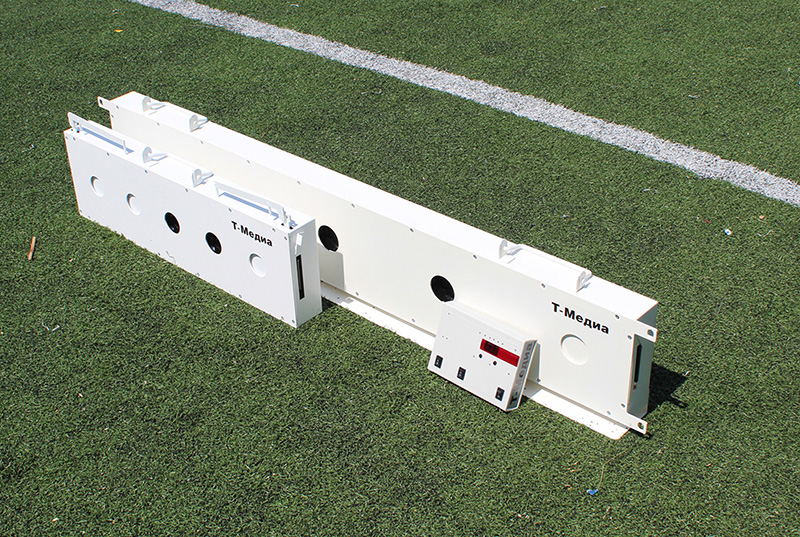

Блок индикации подключается непосредственно к мишенному модулю и позволяет осуществлять следующие функции:
– открывать и закрывать мишени вручную;
– контролировать поражение мишеней по загоранию светодиодов;
– с помощью встроенного таймера автоматически закрывать входные отверстия мишеней по истечении заданного интервала времени.
К модулю "Комбо" можно подключать дополнительное оборудование: световое табло ТС-2, внешний звуковой модуль, устройство воспроизведения фонограмм, внешний таймер, регистрирующую аппаратуру и др.

К корпусу модуля "Комбо" Блок индикации и управления крепится при помощи встроенных в его корпус магнитов. Допускается стационарная установка Блока с помощью специальных крепежных пластин (в комплекте). С этой целью в его корпус запрессованы резьбовые втулки М5.

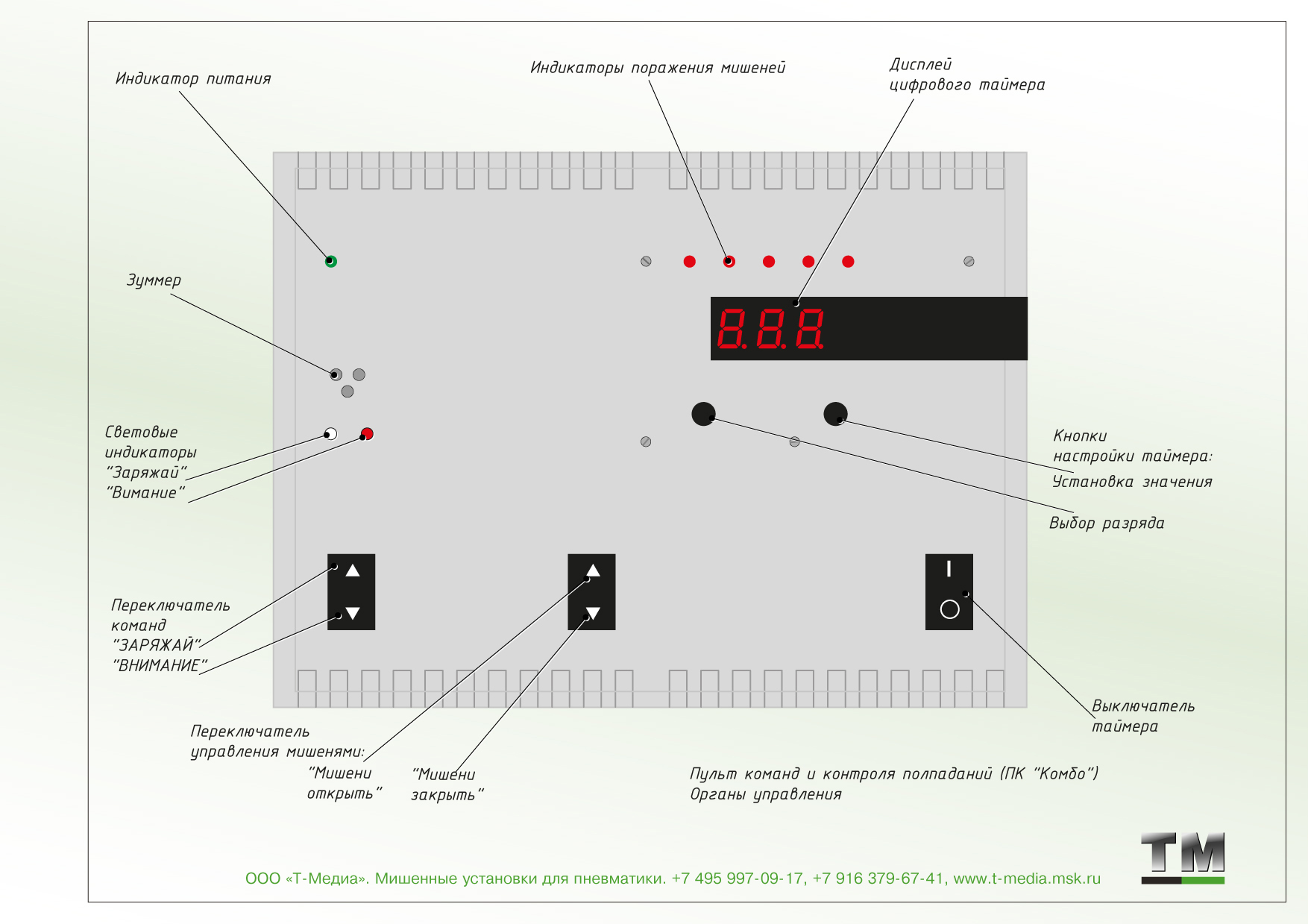

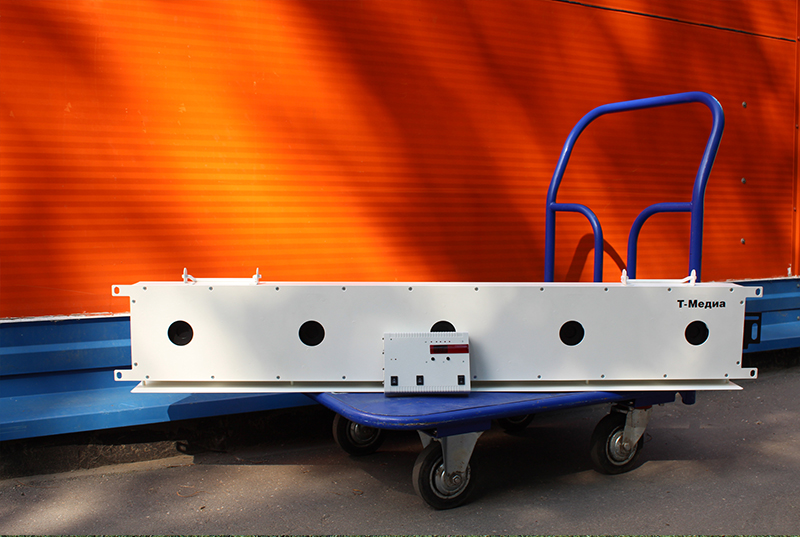

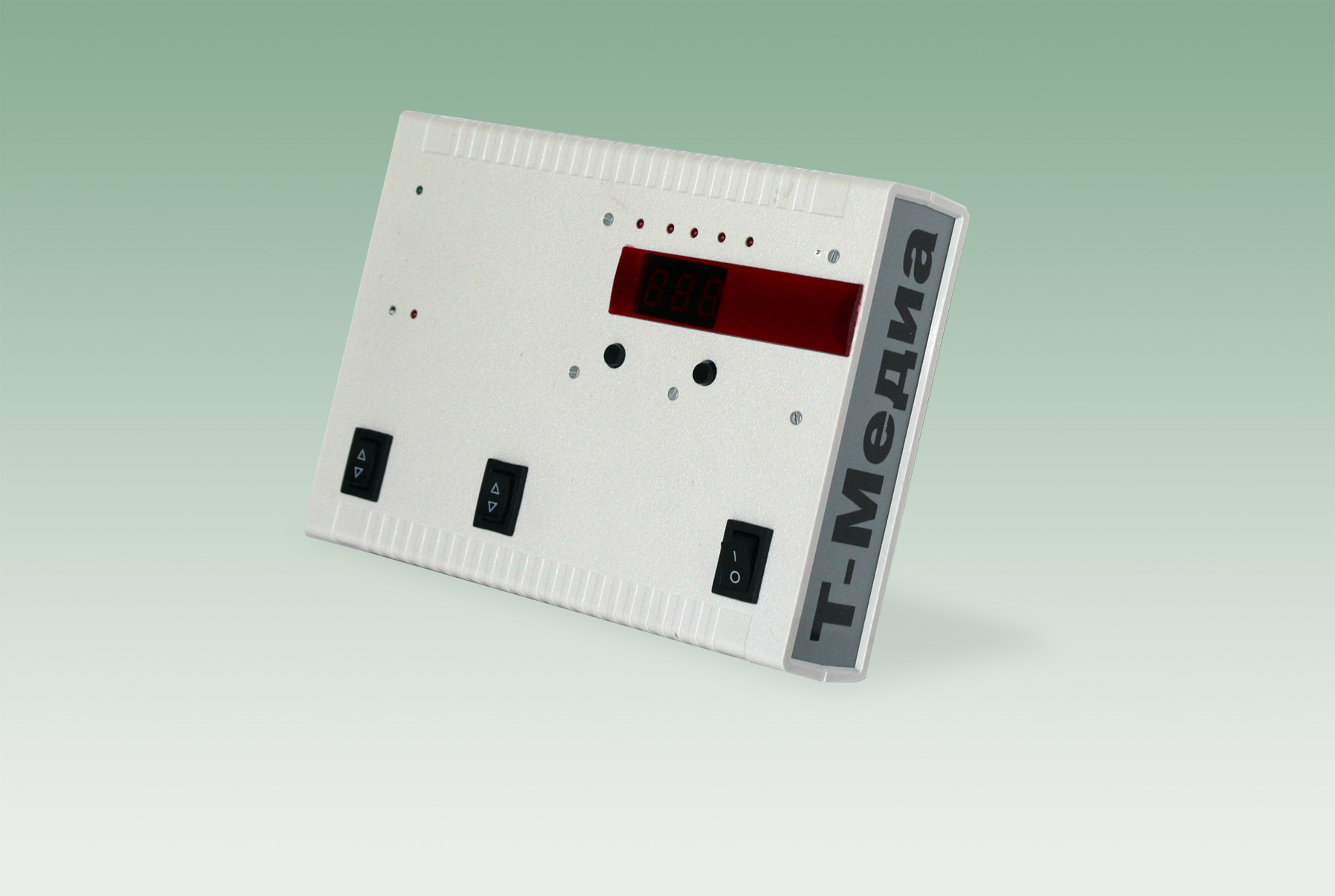

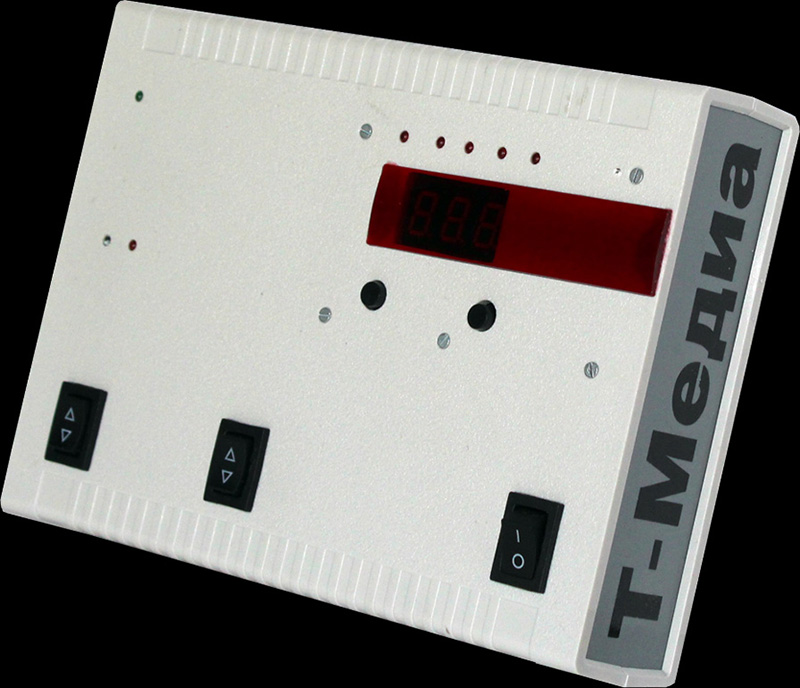

Пульт команд и контроля попаданий (ПК "Комбо")
Скачать Руководство пользователя Пульта команд и контроля попаданий

Пульт команд предназначен для управления работой мишенного модуля "Комбо" при тренировках и соревнованиях по скоростной стрельбе из пневматического оружия.

Пульт обеспечивает отработку временных интервалов команд "Заряжай", "Внимание", автоматическое открывание мишеней, регистрацию попадания пули в мишень и закрывание входных отверстий (мишеней) по истечении отведенного на стрельбу времени. Кроме того,

Пульт команд позволяет:
– открывать и закрывать мишени вручную;
– контролировать поражение мишеней по загоранию светодиодов;
– с помощью програмируемого встроенного таймера автоматически открывать и закрывать входные отверстия мишеней по истечении заданного интервала времени.

С мишенной установкой Пульт команд соединяется гибким кабелем.

Алгоритм работы руководителя стрельбы с использованием Пульта судьи (pdf)

Скоростная стрельба из пневматики теперь возможна!

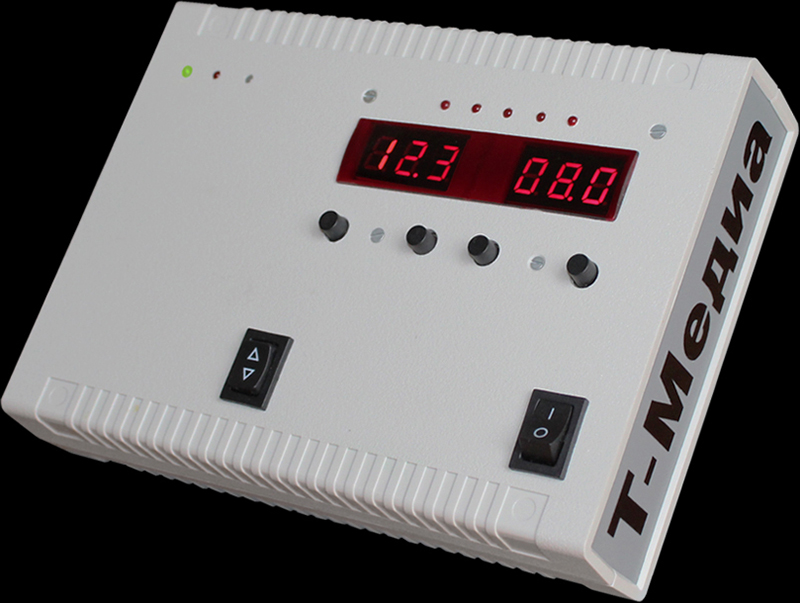

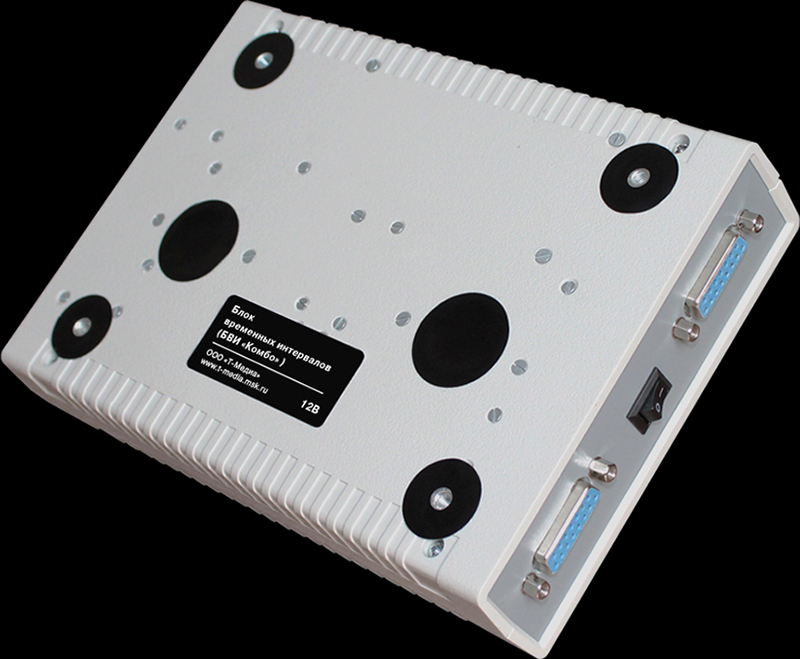

Блок временных интервалов БВИ-1
Скачать Руководство пользователя Блока временных интервалов

Блок временных интервалов (БВИ) предназначен для циклического открывания и закрывания мишеней мишенных модулей "Комбо" или Мишенной установки для скоростной стрельбы при тренировках спорстменов-стрелков и биатлонистов, проведении соревнований по скоростной стрельбе и для развлекательной стрельбы.

Цикл состоит из двух частей – времени открытого и закрытого состояния мишеней, которое определяется 2-мя цифровыми таймерами.

Кроме того, Блок временных интервалов позволяет:
-- открывать и закрывать мишени вручную;
-- контролировать поражение мишеней по загоранию светодиодов;
-- обеспечивать подключение дополнительного оборудования.

Перед началом работы необходимо установить временные интервалы открытого и закрытого состояния мишеней мишенного модуля «Комбо» как описано ниже.
Старт цикла начинается после нажатия кнопки открывания мишеней на Пульте дистанционного управления мишенным модулем "Комбо" или после нажатия клавиши «МИШЕНИ ОТКРЫТЬ» на корпусе Блока временных интервалов.
Для останова цикла необходимо нажать и удерживать в нажатом положении кнопку закрывания мишеней на Пульте дистанционного управления или соответствующую клавишу на корпусе БВИ в течении 4с.

Отмена второй части цикла (автоматического закрывания мишеней) осуществляется выключателем на левой боковине корпуса Блока временных интервалов.
С мишенной установкой БВИ соединяется гибким кабелем, отдельного источника питания для его работы не требуется.

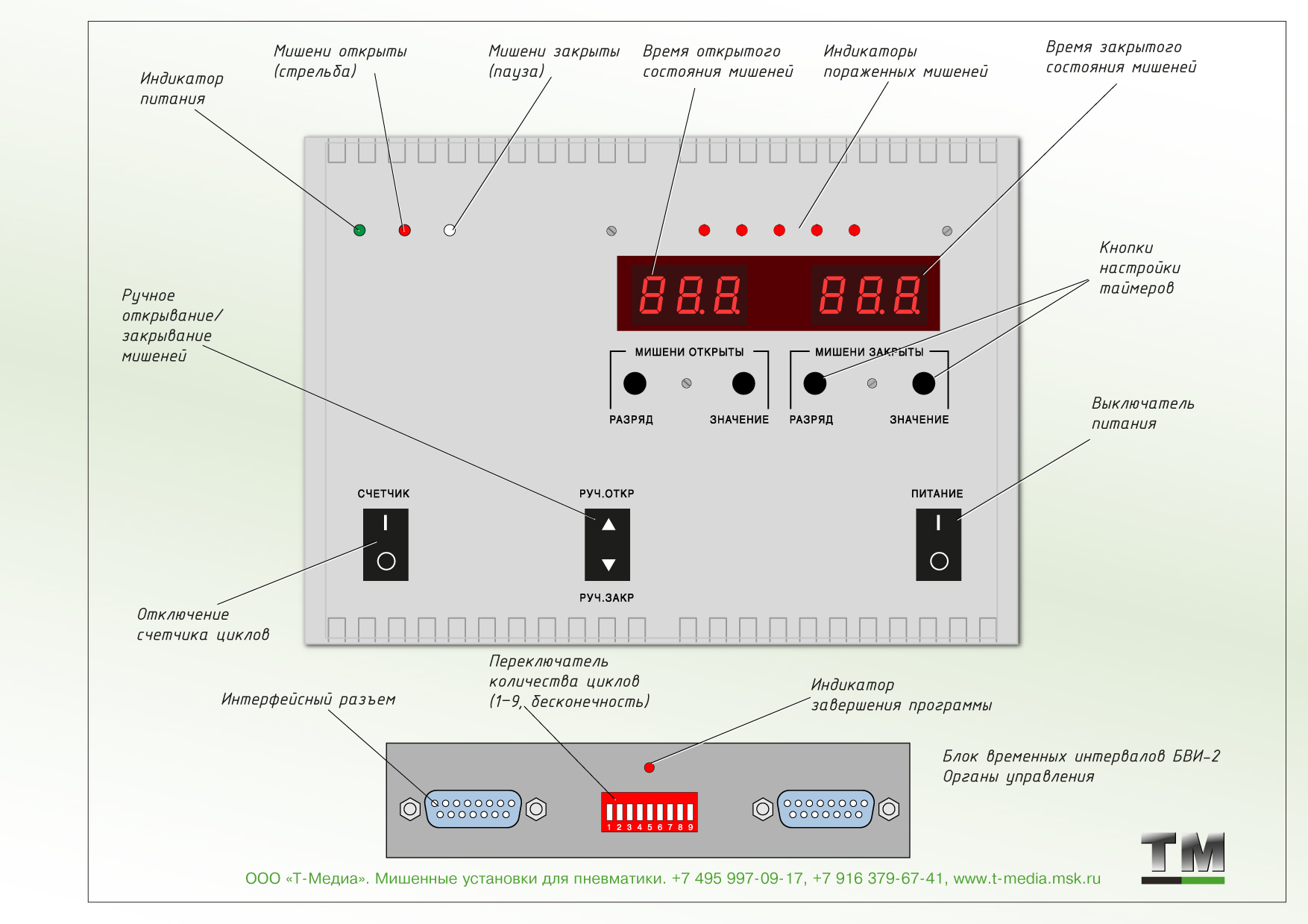

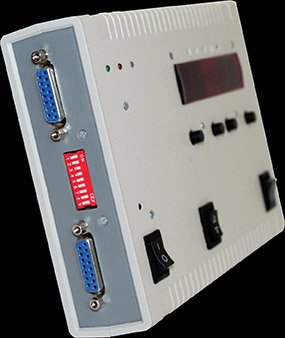

Блок временных интервалов БВИ-2
Скачать Руководство пользователя Блока временных интервалов БВИ-2

От Блока временных интервалов БВИ-1 отличается тем, что в нем имеется возможность задавать количество циклов открывания-закрывания мишеней путем перемещения движком ДИП-переключателя. Количество циклов может быть установлено от 1 до 10 или бесконечности.

После отработки заданного количества циклов, на передней панели загорается световой индикатор. Таким образом, имеется дополнительная возможность регулировать интенсивность стрелковой тренировки и с большим успехом совершенствовать свое мастерство.

После настройки времени открытого и закрытого состояний мишеней, старт программы осуществляется нажатием кнопки открывания мишеней на Пульте дистанционного управления или соответствующей клавиши на передней панели устройства. Для останова программы необходимо выключить Блок интервалов выключателем не передней панели или удерживать в нажатом стсотянии 4с кнопку закрывания мишеней.

Блок временных интервалов БВИ-3

В данном устройстве реализованы функции Пульта команд и контроля попаданий (ПК "Комбо"), Блока временных интервалов БВИ-2 и 5-ти Световых табло ТС-2. Предусмотрена отработка команд "ЗАРЯЖАЙ", "ВНИМАНИЕ", автоматическое цикличное открывание-закрывание мишеней установленное число раз, регистрация попаданий на светодиодном табло.

Предназначен для управления работой мишенного модуля "Комбо" и Устаовки для скоростной стрельбы при тренировках и соревнованиях спорстменов-биатлонистов или в скоростной стрельбе из пневматического оружия. Пульт обеспечивает отработку временных интервалов команд «Заряжай», «Внимание», автоматическое открывание мишеней, регистрацию попадания пули в мишень и закрывание входных отверстий (мишеней) по истечении отведенного на стрельбу времени.

Кроме того, БВИ-3 позволяет:
– открывать и закрывать мишени вручную;
– контролировать поражение мишеней по загоранию светодиодов;
– с помощью встроенного таймера автоматически открывать и закрывать входные отверстия мишеней по истечении заданного интервала времени.

С мишенной установкой Пульт команд соединяется гибким кабелем. После выполнения серии выстрелов, на светодиодном табло загораются соответствующие номерам пораженных мишеней светодиоды. При последующих сериях стрельбы происходит смещение активной линейки светодиодов на одну позицию вниз. БВИ-3 полезно использовать при тренировках спортсменов-стрелков или при стрелковых поединках, когда стрельбу по выбранным мишеням ведут несколько, как правило 2 участника.

После настройки времени открытого и закрытого состояний мишеней, старт программы осуществляется нажатием кнопки открывания мишеней на Пульте дистанционного управления или соответствующей клавиши на БВИ «Комбо». Для останова программы необходимо выключить Блок интервалов выключателем не передней панели или удерживать внажатом стсотянии 4с кнопку закрывания мишеней.

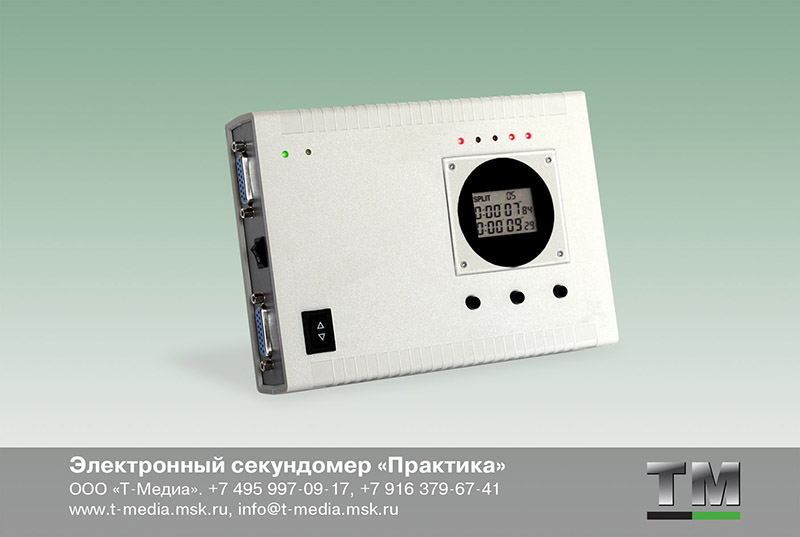

Электронный секундомер "Практика"

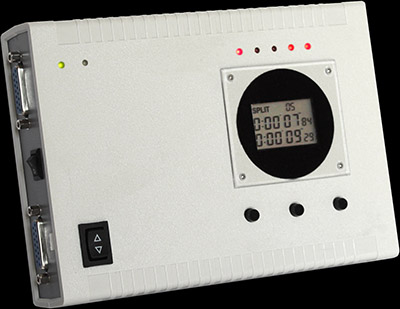

Секундомер "Практика" необходим для проведения тренировок спортсменов-биатлонистов и скоростной стрельбе на новом, более высоком техническом уровне. Секундомер также может выполнять функции ручного электронного секундомера с памятью на 30 отсечек, который используется в тренировочном или соревновательном процессе.

Органы управления ручного секундомера и секундомера "Практика" идентичны. Секундомер может работать в автоматическом или ручном режиме.

В автоматическом режиме при подключении секундомера к мишенным модулям "Биатлон", "Комбо" или к Установке для скоростной стрельбы, секундомер стартует при открывании мишеней и регистрирует момент попадания пули в мишень (поражения мишени). После поражения последней мишени или по сигналу окончания стрельбы секундомер останавливается. Результаты стрельбы, а именно временные отсечки между поражающими выстрелами доступны для обзора и анализа на двухстрочном цифровом дисплее.

В зависимости от выбранного режима работы, отсечки могут регистрироваться как с нарастающим итогом с момента открытия мишеней, так и дискретно. В этом случае на дисплее будут отображаться временные интервалы между поражающими выстрелами. Сброс секундомера и очистка памяти производится также автоматически при очередном открывании мишеней. Кнопки ручного управления дублируют работу электронной схемы.

В любой момент секундомер можно остановить или продолжить его работу, произвести сброс и т.д. Секундомер «Практика» компании "Т-Медиа" позволяет проводить анализ подготовленности стрелка, динамику изменения его мастерства, помогает тренерскому составу определять интенсивность нагрузок на спортсмена.

Возможность использования секундомера в качестве настольного хронометра делает его универсальным и недорогим инструментом для применения в общеобразовательных школах, спортивных секциях и клубах или при самостоятельных занятий спортом.

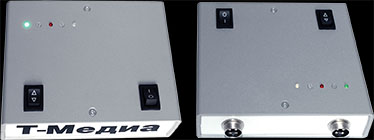

Устройство задержки и передачи сигналов (УЗПС)
Предназначено для автоматической передачи сигналов на открывание и закрывание мишеней соединенным в группу мишенным модулям "Биатлон", "Комбо" или Установке для скоростной стрельбы при их большом количестве, с целью снижения токовой нагрузки на соединительные кабели и источник питания.

При серийной комплектации мишенного модуля "Биатлон", "Комбо" и установки для скоростной стрельбы к ним допустимо при помощи соединительных кабелей последовательно подключить еще 3 аналогичных мишенных модуля, в противном случае выйдет из строя исполнительное реле. Управление всеми мишенными модулями при этом (открывание и закрывание входных отверстий) будет осуществляться синхронного, от одного пульта управления. При большем количестве подключаемых мишенных модулей необходимо задействовать Устройство задержки и передачи сигнала.

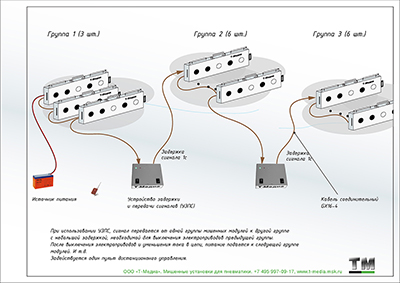

Как это работает? (См. схему)
В обычном случае сигнал на открывание (закрывание) мишеней поступает от одного мишенного модуля (группы модулей) к другому мишенному модулю мгновенно, так же одновременно срабатывают и электроприводы открывания (закрывания) мишеней. Все электпроприводы всех мишенных модулей в группе включаются одновременно, следовательно, ток в цепи и нагрузка на источник питания значительно возрастают.

При использовании УЗПС, сигнал передается от одной группы мишенных модулей к другой с небольшой задержкой, необходимой для включения электроприводов предыдущей группы. После выключения электроприводов и уменьшения тока в цепи, питание подается к следующей группе модулей. И т.д.

Таким образом, для управления большим количеством мишенных модулей нет необходимости задействовать мощный источник питания и кабели большого сечения. УЗПС обеспечивает возможность подключения групп, состоящих из 6-ти мишенных модулей.

Комплект кабельного управления ККУ-10
Предназначен для управления (открывания мишеней) мишенными модулями «Биатлон» (СМПУ-3.М5) или «Комбо» (СМПУ-3.М10) по кабелю.

Комплект состоит из Пульта управления, Распределительного устройства, комплекта кабелей по числу подключаемых мишенных модулей. Пульт управления и распределительное устройство соединяются гибким многожильным кабелем. Благодаря плате коммутации, расположенной в Распределительном устройстве, исключается необходимость использования кабелей большого сечения.

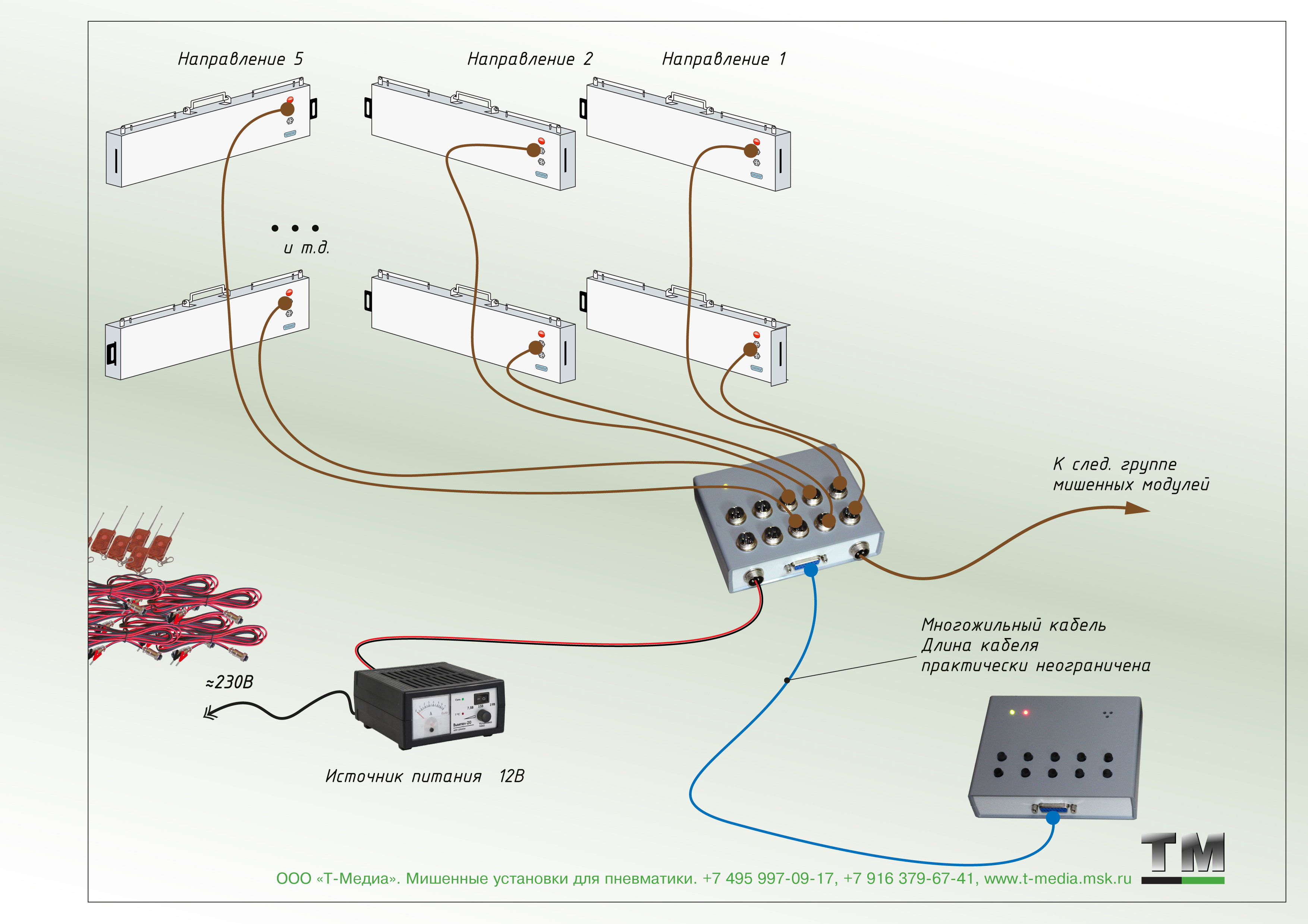

Как это работает? (См. схему)
Напряжение от источника питания подводится к Распределительному устройству, после нажатия кнопки на Пульте управления, сигнал на открывание мишеней поступает к соответствующем мишенному модулю.

Комплект кабельного управления удобен как при стационарной установке мишенных модулей в тире, стрелковой галерее и т.п. так и при проведении спортивных соревнований, облегчая работу судейской команды.

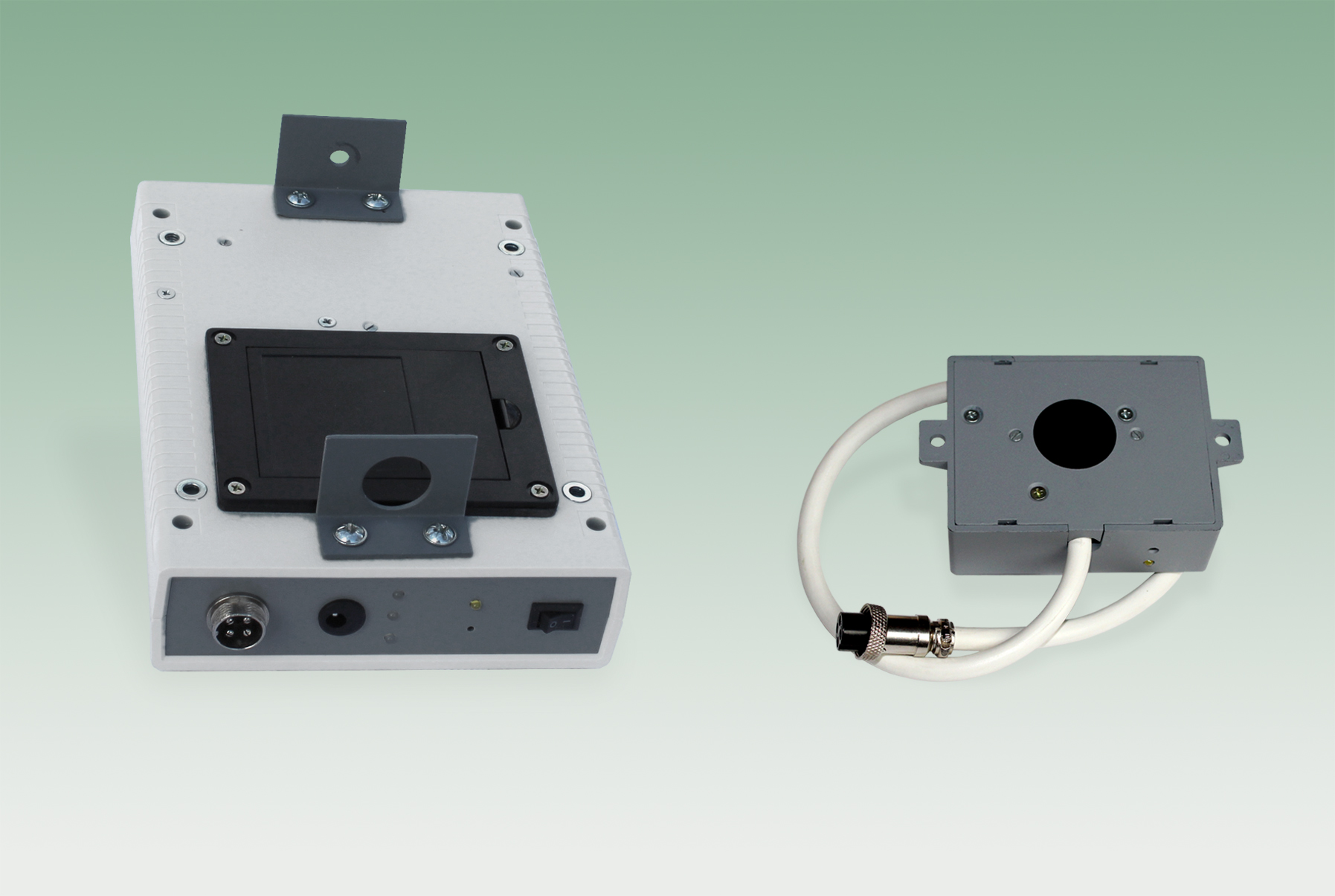

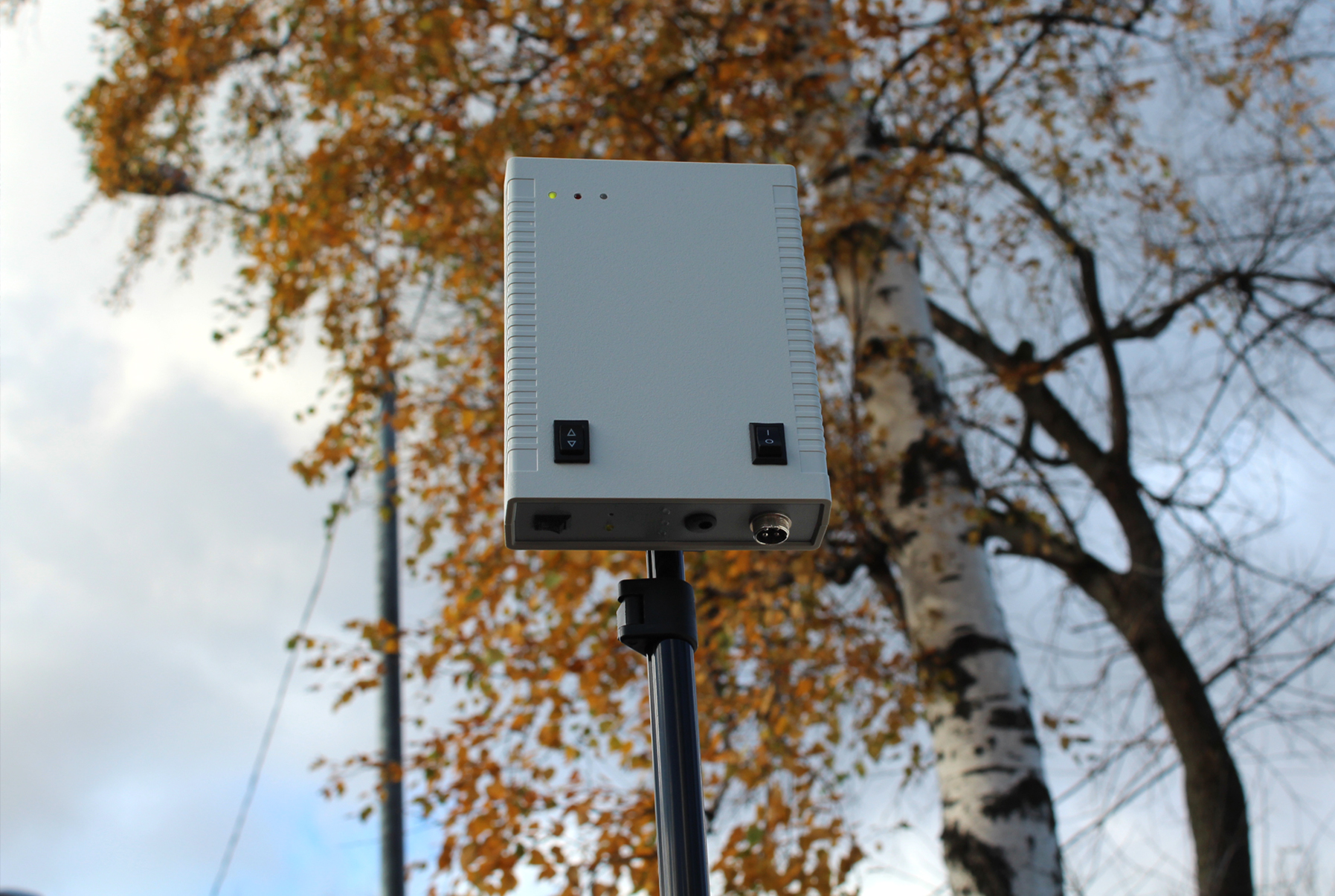

Ретранслятор РТ1-2К (РТ1-1К) "Даль"
Скачать Руководство пользователя Ретранслятора РТ1-2К

Предназначен для увеличения дальности управления мишенными модулями «Биатлон», «Комбо», Мишенной установкой для скоростной стрельбы УСС-1, Регистратором касаний «Хоп-РК!» и другим спортивным оборудованием компании «Т-Медиа».

Ретрансляторы РТ1-1К и РТ1-2К отличаются количеством каналов передачи сигнала – 1 и 2 канала соответственно.

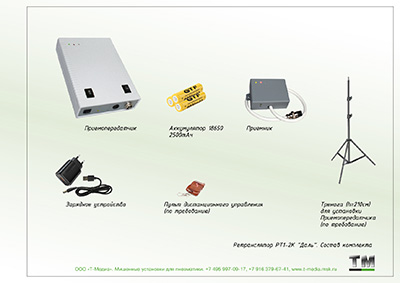

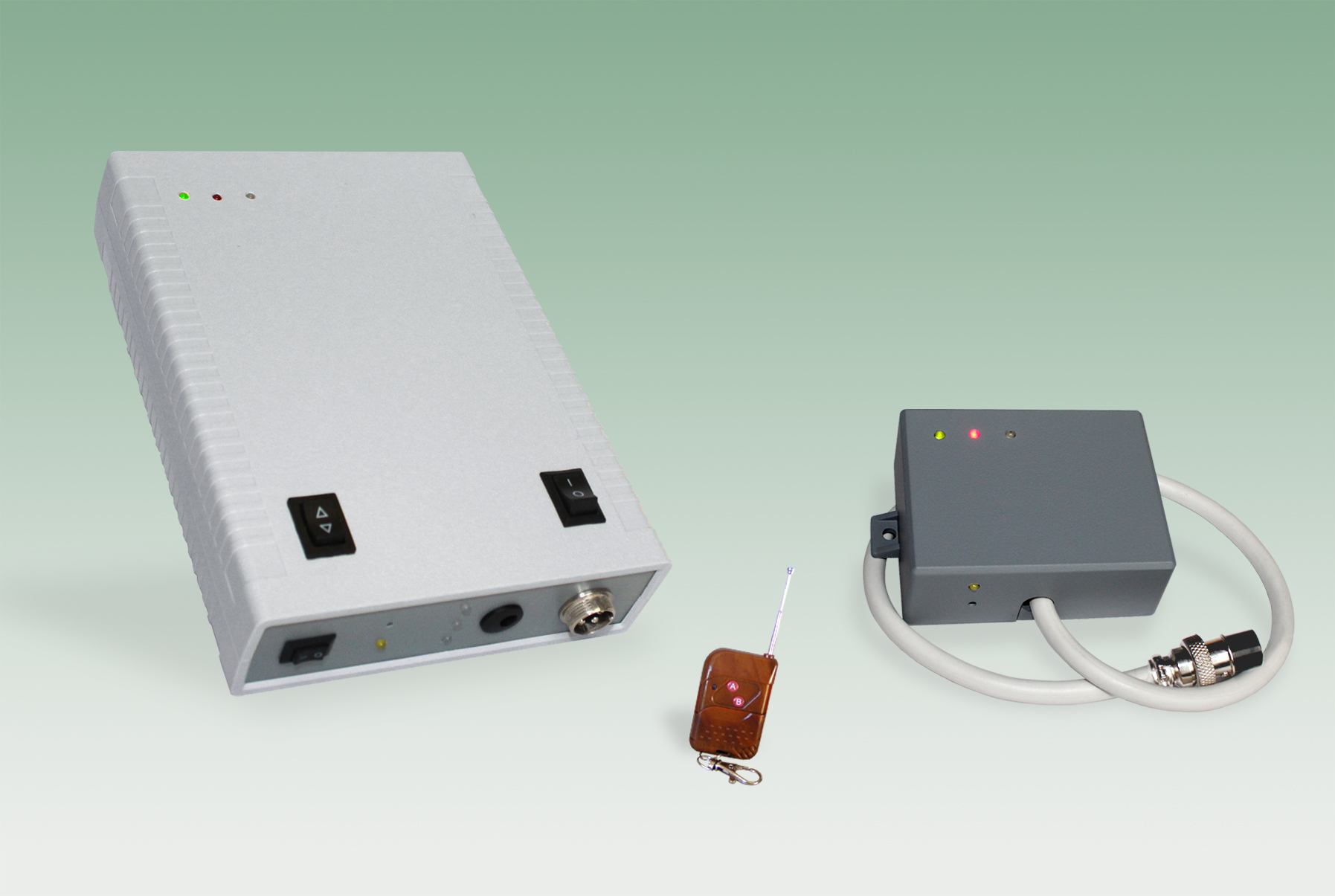

Комплект состоит из Передатчика (ПД), Приемопередатчика (ППД) и Приемника сигналов (ПМ). Возможно также использование Ретранслятора без Передатчика или Приемника.
В качестве ПД используется пульт от системы дистанционного управления, которая применяется в мишенных модулях «Биатлон» или «Комбо».
Вместо ПД из комплекта Ретранслятора может использоваться штатный пульт дистанционно управления от мишенного модуля «Биатлон» или др. устройства.

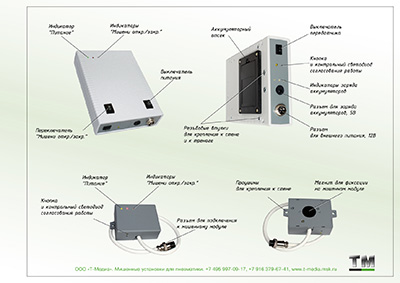

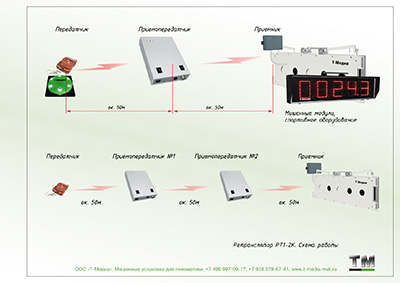

Как это работает ? (См. схемы)

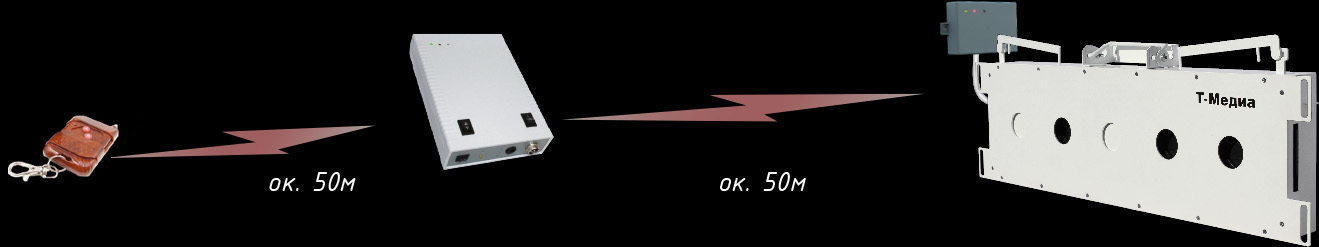

Ретранслятор принимает сигнал от пульта дистанционного управления мишенным модулем «Биатлон» или от Регистратора касаний «Хоп!» и направляет его к приемнику, установленному на мишенном модуле или в радиомодуле Регистратора «Хоп-РК!», подключенному к дополнительному оборудования «Т-Медиа» – Спортивному секундомеру «ЭССИ», Световому табло ТС-1 и др.

Расстояние между стрелком (руководителем стрельбы) и Ретранслятором и между Ретранслятором и мишенным модулем ок. 50м. Таким образом, дистанция уверенного приема радиосигнала спортивным оборудованием увеличивается на 50м. Допускается устанавливать последовательно несколько Ретрансляторов, при этом дальность передачи сигнала увеличивается примерно на 50м с подключением каждого дополнительного ретранслятора.

Ретранслятор в комплекте включает в себя Передатчик – (пульт дистанционного управления, необязателен), Приемопередатчик, Приемник. По требованию поставляется тренога для установки Приемопердатчика. Вместо отдельного пульта дистанционного управления допускается использовать штатный пульт от мишенного модуля «Биатлон» или другой установки.

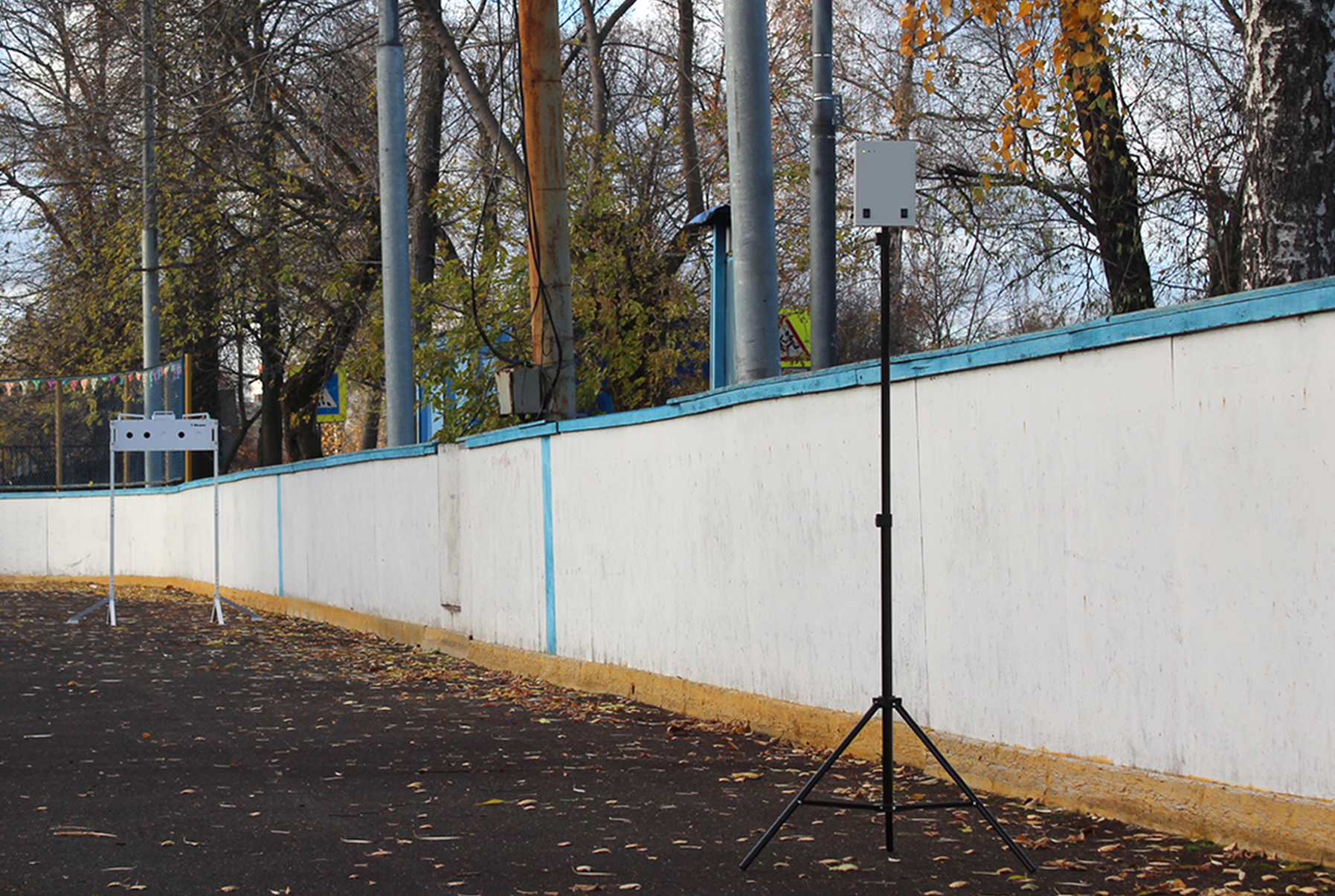

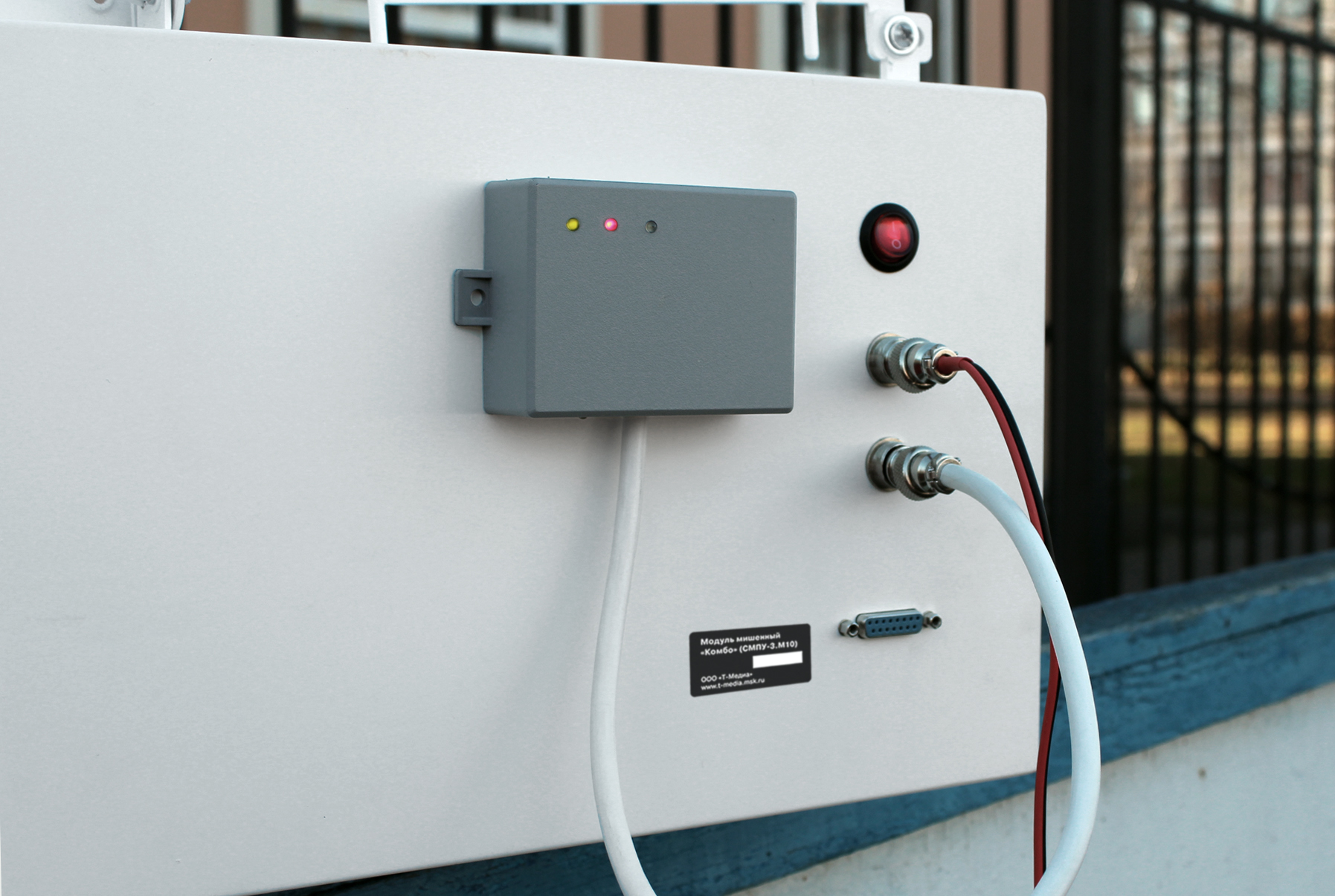

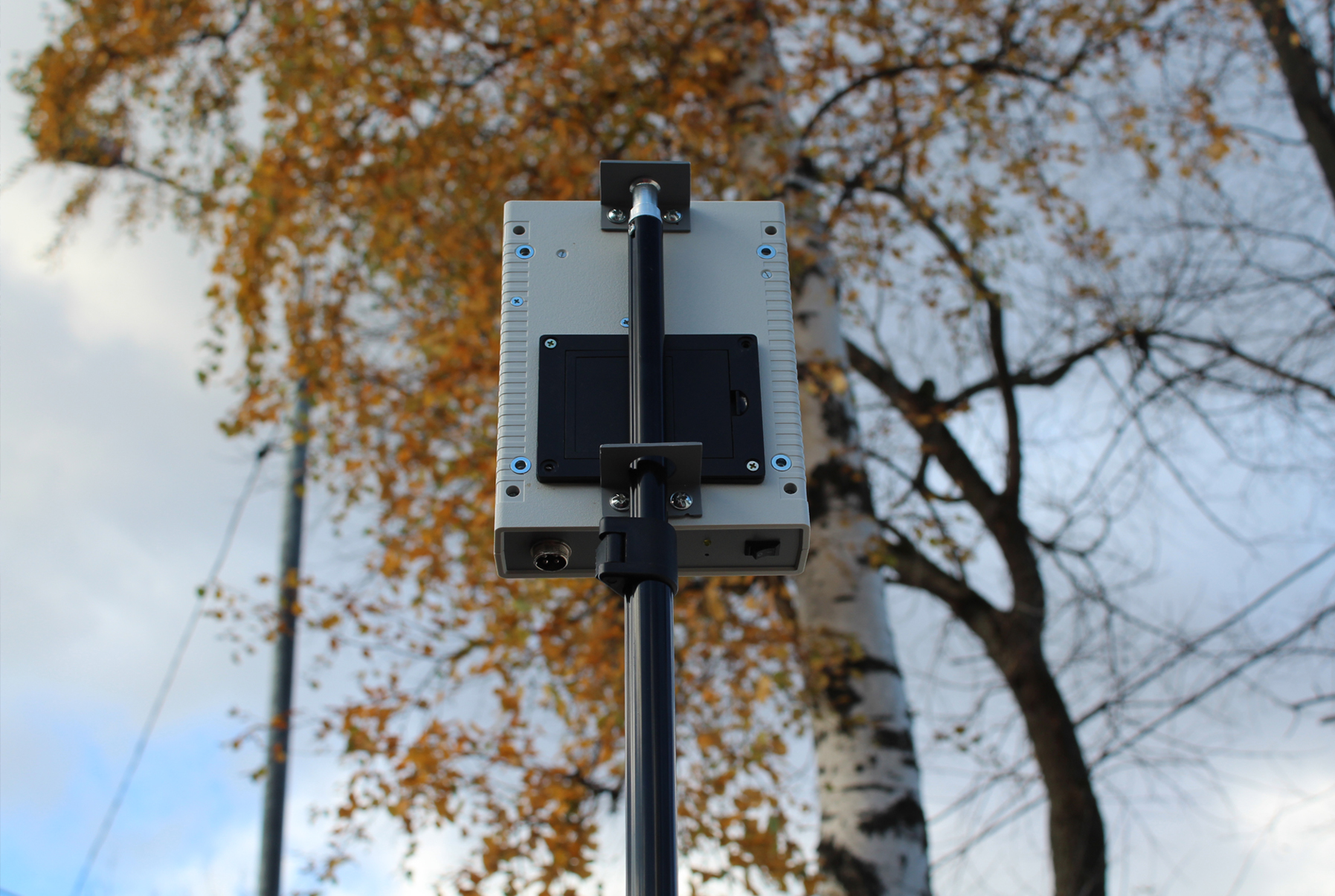

Приемник устанавливается непосредственно на мишенном модуле посредством магнитов, Приемопередатчик – на расстоянии 35–50м от мишенного модуля и на таком же расстоянии от стрелка на треноге или крепится к вертикальной опоре.

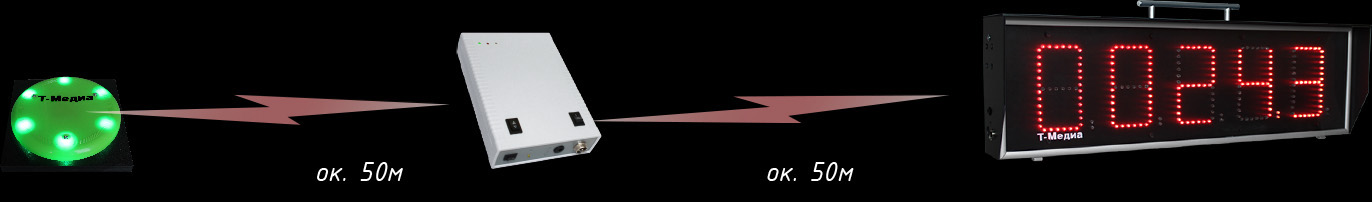

При работе с Регистратором касаний «Хоп-РК!» передатчиком служит собственно Регистратор «Хоп-РК!», а приемником – радиомодуль Регистратора, подключаемый к Секундомеру «ЭССИ» или Световому табло ТС-2.

Питание приемопередатчика осуществляется от встроенной батареи литий-ионных аккумуляторов или от внешнего источника постоянного тока напряжением 12В. Заряд батареи производится USB зарядным устройством, аналогичным используемому для заряда мобильных телефонов. Конструкция и схема работы встроенного источника питания позволяет использовать батарейный отсек в качестве самостоятельного зарядного устройства для заряда литий-ионных аккумуляторов типоразмера 18650 в количестве от 1 до 3 шт.

Для совместной работы и прохождения сигнала через несколько устройств (пульт дистанционного управления–ретранслятор–приемник) предварительно проводится взаимное согласование их работы путем последовательно включения каждого устройства в общую группу и с регистрацией передаваемого сигнала. Сама процедура очень проста и занимает всего несколько минут.

Ретрансляторы РТ1-1К и РТ1-2К являются универсальными устройствами и подходят для решения различных задач, связанных с передачей радиосигнала на частоте 315МГц.

Отличительные достоинства Ретранслятора РТ-1К (РТ-2К) «Даль»:

Безопасность в использовании. В устройстве используется безопасное напряжение 12В.

Универсальность и широкая область применения. Ретранслятор задействуется для работы с различными устройствами компании «Т-Медиа», а также может использоваться во всех случаях, когда необходимо передать радиосигнал на больше расстояние, чем это осуществляется штатными средствами других производителей электронного оборудования.

Масштабируемость. Количество используемых ретрансляторов для последовательной передачи сигналов на большие расстояния не ограничено;

Удобство в эксплуатации. В конструкции Ретранслятора используются унифицированные с другими изделиями «Т-Медиа» элементы – разъемы, переключатели и т.п.

5. Важно! Аккумуляторный отсек может использоваться как самостоятельное зарядное устройство для заряда литий-ионных аккумуляторов типоразмера 18650 в количестве от 1-го до 3-х шт. Конструкция аккумуляторного отсека и схема заряда обеспечивает контроль процесса и защиту аккумуляторов от перезаряда.

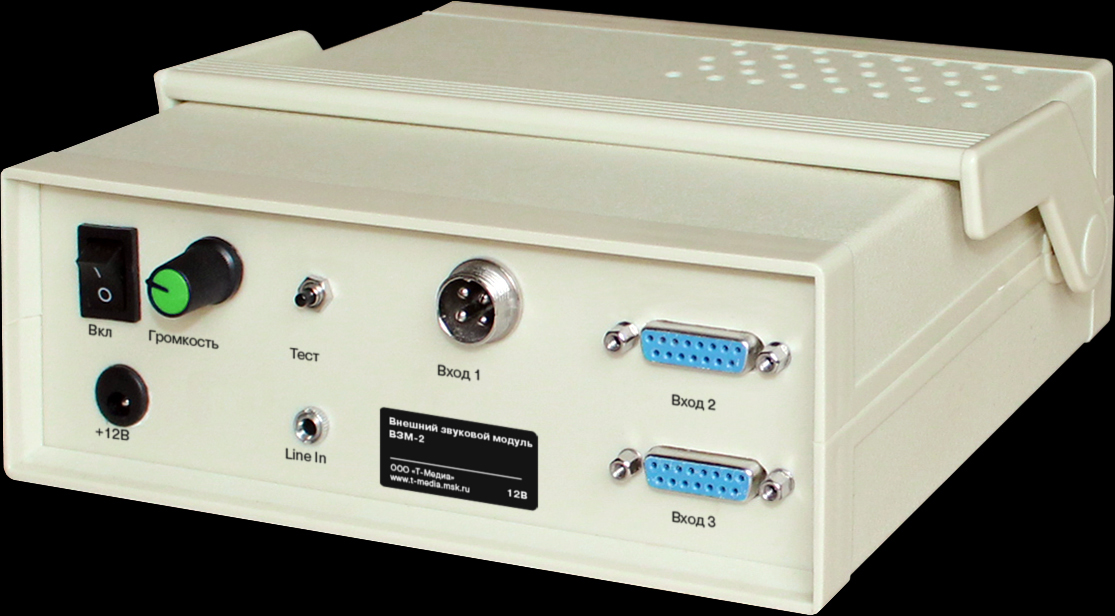

Внешний звуковой модуль ВЗМ-2

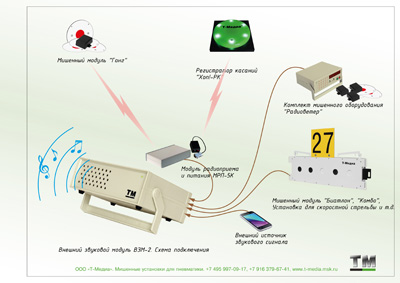

Внешний звуковой модуль ВЗМ-2 предназначен для звукового сопровождения регистрируемых событий: попаданий пули в мишень модулей «Биатлон», «Комбо», Установки для скоростной стрельбы УСС-1, Комплекта мешенного оборудования «Радиоветер» и др., а также нажатия на диск Регистратора «Хоп!». При поражении мишени или нажатии на диск Регистратора «Хоп!», модуль ВЗМ-2 воспроизводит звуковой сигнал частотой 1КГц продолжительностью 1с. Громкость сигнала регулируется пользователем, а частота сигнала устанавливается при сборке изделия и может быть изменена по требованию Заказчика. Для настройки и проверки работоспособности устройства предусмотрена кнопка «Тест». В зависимости от используемого оборудования, ВЗМ-2 может подключаться непосредственно к мишенному модулю («Биатлон», «Комбо», УСС-1) или через Модуль радиоприема и питания МРП-5К для работы с Комплектом мишенного оборудования «Радиоветер» или «Гонг». К звуковому модулю ВЗМ-2 может быть также подключен внешний источник звукового сигнала, например, МР3 плеер, сотовый телефон и т.п. В этом случае ВЗМ-2 выступает в качестве устройства воспроизведения фонограмм. Встроенный стерео усилитель имеет выходную мощность 20Вт на каждый канал. Допускается воспроизводить фонограммы совместно с одновременным подключением к мишенному модулю. При поступлении сигнала от мишенного модуля воспроизведение фонограммы кратковременно прерывается. Питание ВЗМ-2 получает непосредственно от мишенной установки, к которой он подключен («Биатлон», «Комбо», УСС-1), от Модуля радиоприема и питания МРП-2 или от внешнего источника питания 12В (аккумуляторная батарея или сетевой адаптер) при использовании его в качестве устройства воспроизведения.





Мишенные установки "Т-Медиа" позволяют организовать спортивную и развлекательную стрельбу на различные дистанции из пневматического и страйкбольного оружия в закрытых помещениях и на улице, обеспечивают безопасность стрелков, придают стрельбе зрелищность и динамизм.

Установки незаменимы при сдаче норм Всероссийского физкультурно-оздоровительного коплекса "ГТО" по дисциплине "Стрельба из пневматической винтовки". С их помощью школьный спортзал или открытую площадку легко переоборудовать в стрелковый тир или стрелковую галерею.

Особым успехом наши мишенные установки пользуются у корпоративных клиентов - сотрудников коммерческих фирм, членов Военно-патриотических клубов и организаций и пр., желающих разнообразить свой досуг с целью укрепления чувства товарищества и сплочения коллектива.
